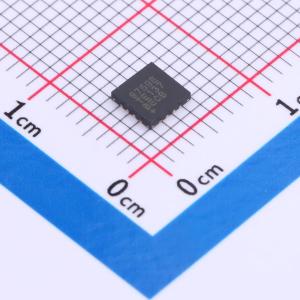

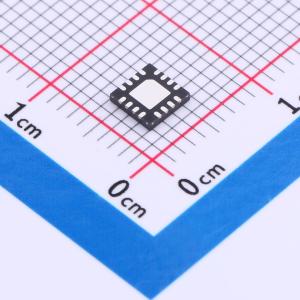

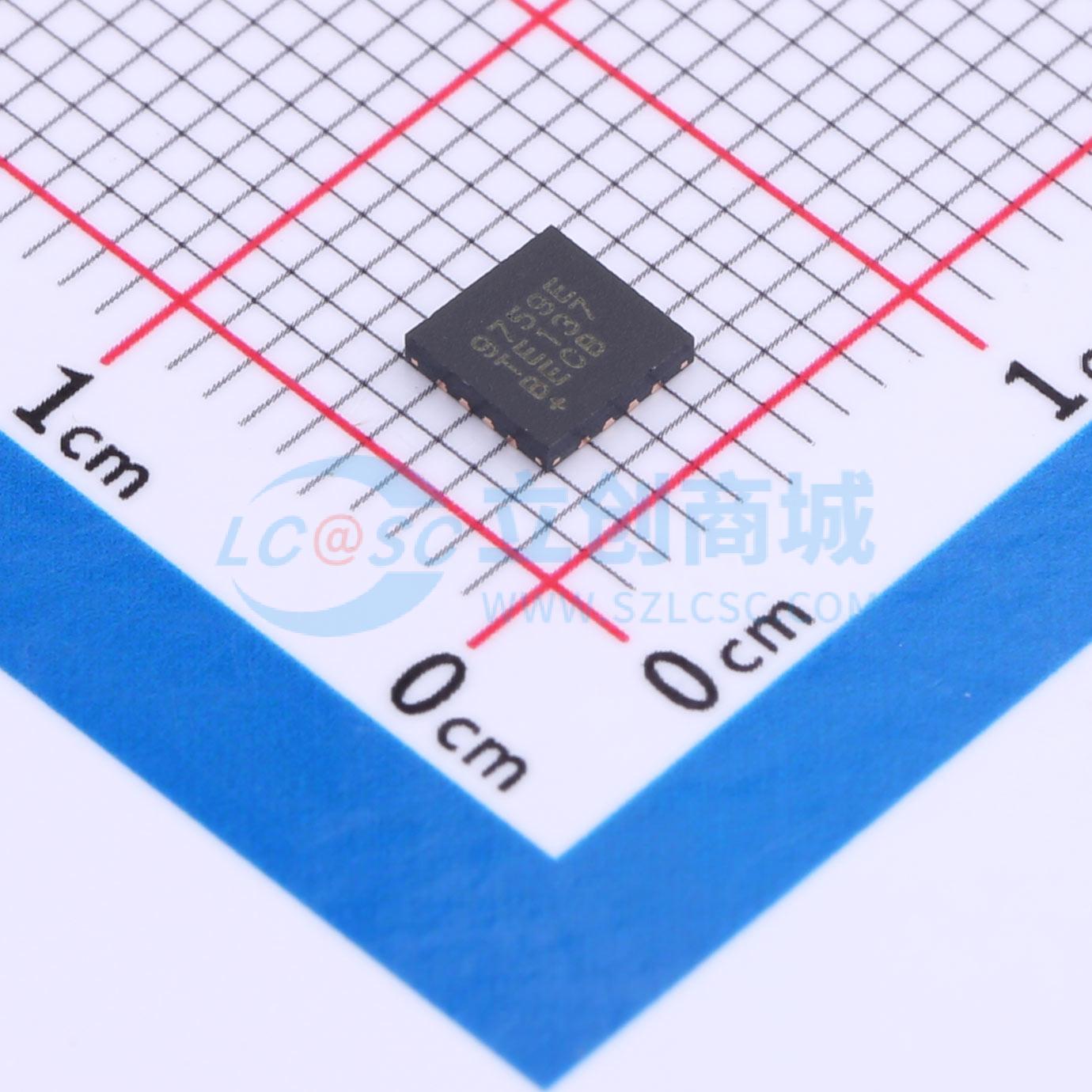

温馨提醒：图片仅供参考，商品以实物为准
MAX9759ETE+T
3.2W，高效率，低EMI，无滤波器，D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.2W、高效、低EMI、无需滤波、D类音频放大器
- 商品型号
- MAX9759ETE+T
- 商品编号
- C4990646
- 商品封装
- TQFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 4.3Wx1@3Ω | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.02% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 93dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 81dB | |
| 效率 | 92% |
商品特性
- MAX9759单声道D类音频功率放大器兼具AB类放大器的音频性能和D类放大器的效率优势，无需散热片，可延长电池续航时间。
- MAX9759向4Ω负载提供高达3.2W的连续功率，效率超90%。
- 美信（Maxim）的下一代低EMI调制方案使放大器无需外部LC滤波器即可工作，同时仍符合FCC EMI辐射发射标准。
- MAX9759提供两种调制方案：固定频率调制（FFM）模式和扩频调制（SSM）模式。
- SSM模式可平滑宽带频谱分量，降低因调制频率产生的EMI辐射。
- MAX9759振荡器可通过SYNC输入与外部时钟同步，开关频率范围为1000kHz至1600kHz。
- MAX9759的SYNC输入和SYNC_OUT输出可使多个美信D类放大器级联并实现频率锁定，最大限度减少时钟互调干扰。
- MAX9759采用全差分输入放大器、全桥输出、全面的咔嗒声和噗噗声抑制功能，具备四种可选增益设置（6dB、12dB、18dB、24dB）。
- MAX9759具有81dB的高电源抑制比（PSRR）、低至0.02%的总谐波失真加噪声（THD + N）以及超90dB的信噪比（SNR）。
- 短路和热过载保护功能可防止器件在故障时受损。
- MAX9759采用单5V电源供电，电源电流为8.4mA，采用16引脚薄型QFN封装（4mm×4mm×0.8mm）。
- MAX9759在 - 40℃至 + 85℃的扩展温度范围内完全达标。
- 向4Ω负载提供3.2W功率（THD + N = 10%）
- 无滤波器放大器搭配7.6cm电缆时符合FCC辐射发射标准
- 效率达92%
- 高PSRR（1kHz时为81dB）
- 低THD + N（0.02%）
- 多个级联美信D类放大器可实现外部时钟同步
- 3.0V至5.5V单电源供电
- 引脚可选增益（6dB、12dB、18dB、24dB）
- 集成咔嗒声和噗噗声抑制功能
- 低静态电流（8.4mA）
- 低功耗关断模式（10μA）
- 静音功能
- 短路和热过载保护
- 采用散热高效的16引脚TQFN封装（4mm x 4mm x 0.8mm）
应用领域
- 手机/个人数字助理（PDA）
- 笔记本电脑
- 便携式DVD播放器
- 平板PC显示器
- 液晶电视
- 液晶投影仪
