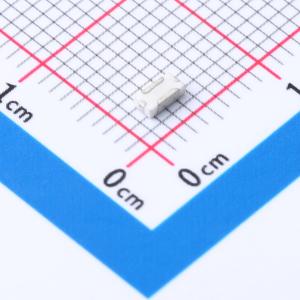

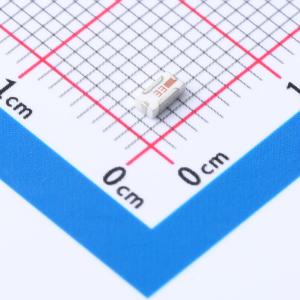

温馨提醒：图片仅供参考，商品以实物为准
HFCN-9700+
50Ω 13.34GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新的高通滤波器是基于LTCC的滤波器，将现有HFCN系列的上截止频率范围扩展到9.7 GHz。以前依赖大型分布式滤波器元件来支持这些较低频率的系统，可以通过将其集成到新设计中，节省空间并降低系统复杂性。这些滤波器采用EIA 1206封装尺寸，典型阻带抑制为32 dB。
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCN-9700+
- 商品编号
- C4989969
- 商品封装
- SMD3216-4P
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 陶瓷滤波器 | |
| 滤波器类型 | 高通滤波器 | |
| 中心频率 | 13.34GHz | |
| 带宽 | 11460MHz~16570MHz |
| 属性 | 参数值 | |
|---|---|---|
| 截止频率 | 9.7GHz | |
| 插入损耗 | 0.8dB | |
| 阻抗 | 50Ω | |
| 工作温度 | -55℃~+100℃ |
