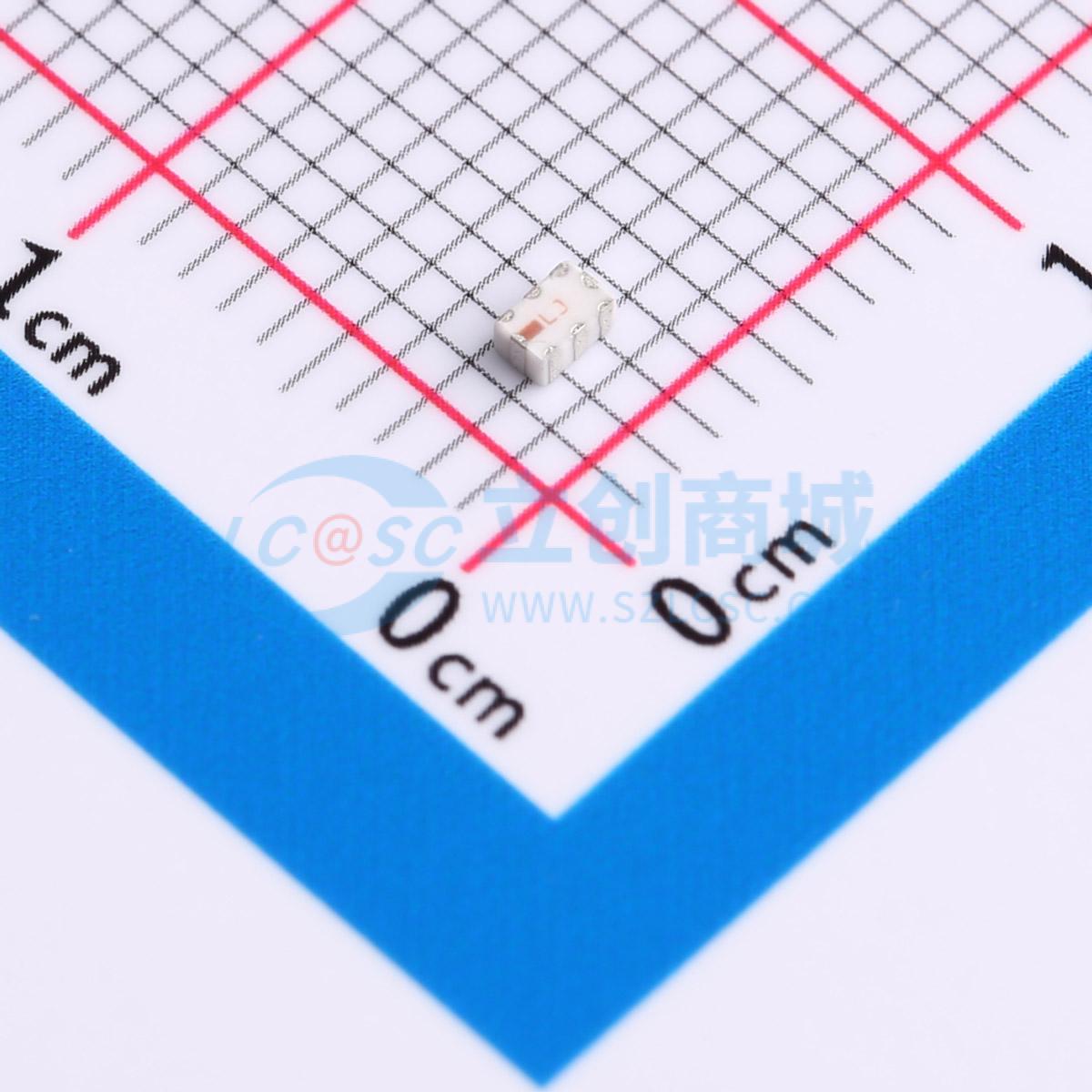

温馨提醒：图片仅供参考，商品以实物为准
LFCG-2600+
50Ω 3GHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低温共烧陶瓷（LTCC）低通滤波器，通带从直流到2600 MHz，支持多种应用。该滤波器典型通带插入损耗为1.1 dB，由于组件之间的相互作用最小化的布局，具有良好的阻带抑制性能。它可处理高达4.5W的射频输入功率，工作温度范围为 -55℃至 +125℃。采用微小的0805陶瓷封装，带有环绕式端接，适用于密集的PCB布局，且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCG-2600+
- 商品编号
- C4989789
- 商品封装
- SMD-8P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 陶瓷滤波器 | |
| 中心频率 | 3GHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω |
商品概述
Mini-Circuits的LFCG - 2600+是一款LTCC低通滤波器，通带范围从直流到2600 MHz，支持多种应用。该型号典型通带插入损耗为1.1 dB，由于采用了精心设计的布局，组件间相互作用极小，因此具有良好的阻带抑制能力。它可处理高达4.5W的射频输入功率，工作温度范围为 - 55至 + 125°C。该滤波器采用小巧的0805陶瓷封装，带有环绕式端接，非常适合密集的PCB布局，且由于寄生效应导致的性能变化极小。
商品特性
- 低损耗，典型值1.1 dB
- 高抑制，典型值50 dB
- 出色的功率处理能力，4.5W
- 尺寸极小，0805（2.0 mm x 1.25 mm）
- 温度稳定性好
- LTCC结构
应用领域
- 谐波抑制
- VHF/UHF发射机/接收机
- 测试与测量
- 电信与宽带无线应用
