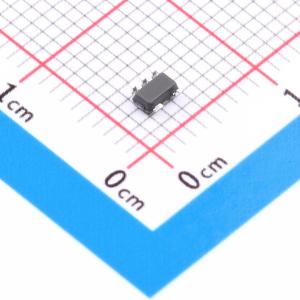

温馨提醒：图片仅供参考，商品以实物为准

SM8002AAX

降压型 2A 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Silergy(矽力杰)
商品型号: SM8002AAX
商品编号: C52750157
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.036238克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；输出放电；打嗝限流

商品概述

SM8002 是一款高效率的 1.5MHz 同步降压转换器，工作输入电压范围宽达 2.5V ~ 5.5V，可提供高达 2A 的输出电流。它集成了导通电阻极低的高侧和低侧 MOSFET，以最小化导通损耗。1.5MHz 的准恒定开关频率允许使用小型的外部电感和电容。该器件采用恒定关断时间和峰值电流模式控制策略，以实现快速的瞬态响应和轻载时的高效率。它还提供逐周期电流限制保护、输出欠压保护和过温保护。仅需根据目标应用规格选择输入和输出电容、电感、反馈电阻分压器和前馈电容。SM8002 采用紧凑的 SOT23-5 或 SOT23-6 封装。

商品特性

内部 MOSFET 低导通电阻：高侧 156mΩ，低侧 102mΩ
宽输入电压范围：2.5V ~ 5.5V
高达 2A 的输出电流
±1.5% 精度的 0.6V 基准电压
采用 PFM 轻载工作模式以实现高效率
内部软启动限制浪涌电流
1.5MHz 开关频率最小化外部元件
恒定关断时间和峰值电流模式控制以实现快速瞬态响应
100% 占空比跌落操作
SM8002ABX 型号提供电源正常指示
输出自动放电功能
逐周期峰值电流限制保护
打嗝模式输出欠压保护
自动恢复模式过温保护
符合 RoHS 标准且无卤素
输入欠压锁定
紧凑封装：SOT23-5/SOT23-6

应用领域

机顶盒
USB 适配器
媒体播放器
智能手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃
