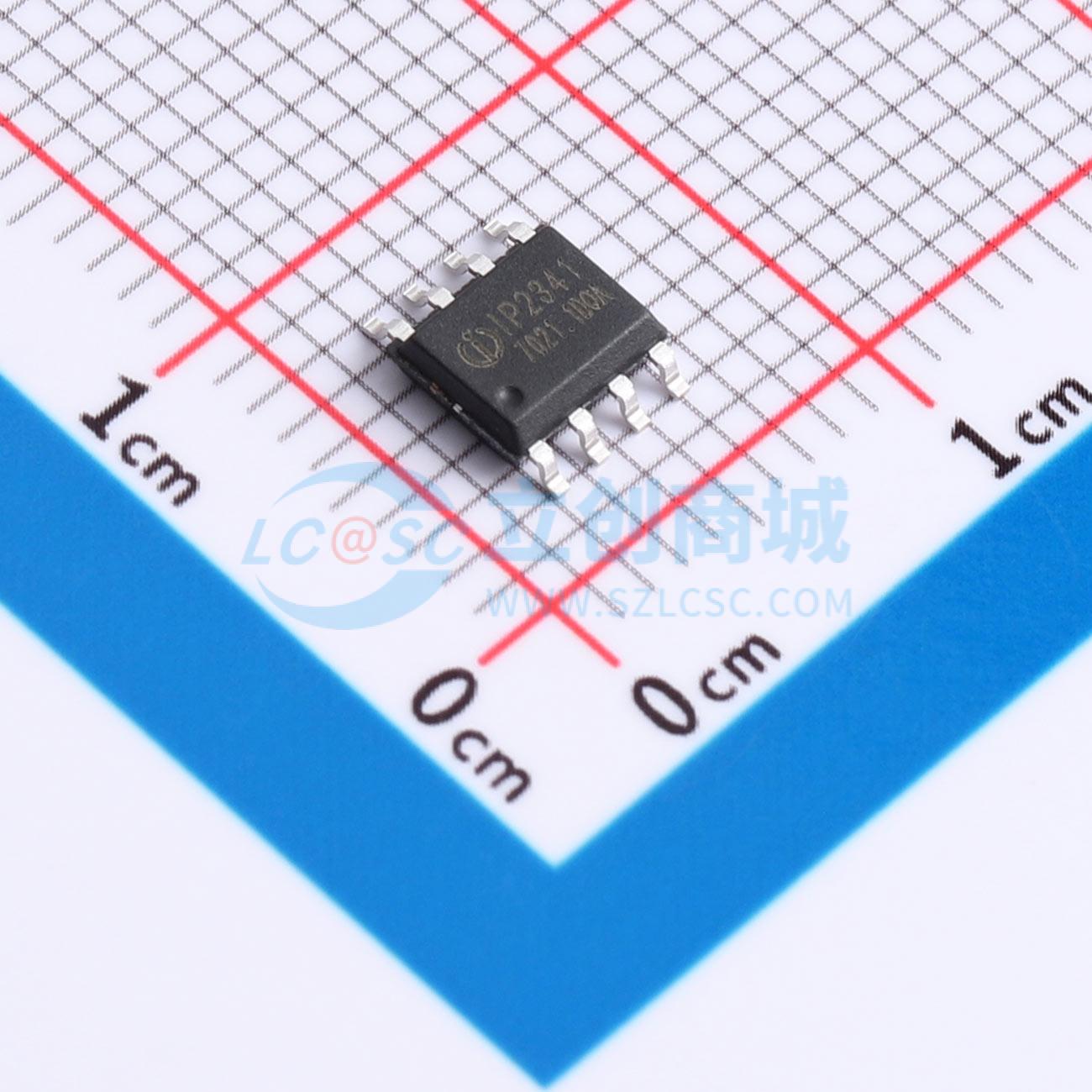

温馨提醒：图片仅供参考，商品以实物为准

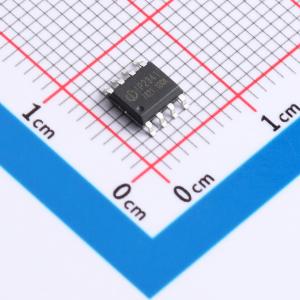

IP2341A_4S
IP2341A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2341A_4S
- 商品编号
- C52748574
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 磷酸铁锂电池；锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 4 | |
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 5mA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
IP2341是一款支持4~6串锂电池或磷酸铁锂电池的异步升压充电管理集成电路。它采用异步开关架构，仅需极少外围器件，有助于减小整体方案尺寸并降低物料清单成本。该升压开关充电转换器的工作频率为500KHz，在5V/2A输入、18.5V输出条件下的转换效率为84%。它具备输入欠压保护功能，可智能调节充电电流以自适应适配器负载能力，防止适配器过载。该器件支持通过VSET引脚外接电阻设置恒压充电电压，并通过ISET引脚外接电阻设置输入端恒流充电电流。它还支持NTC功能，可在低温或高温条件下停止充电。该集成电路采用ESOP8封装。
商品特性
- 内置功率MOSFET
- 5V输入异步升压充电
- 支持4~6串锂电池或磷酸铁锂电池
- 恒压充电电压可通过外部电阻设置
- 输入端恒流充电，可通过外部电阻设置
- 最大输入充电电流2A
- 升压充电效率84%
- 自动调节输入电流，自适应适配器负载
- 支持LED充电状态指示，支持单引脚驱动双灯功能
- 输入欠压与过压保护
- 支持0V电池涓流充电
- 支持NTC保护功能
- 集成电路过温保护
- ESD 4KV
应用领域
- 4~6串锂电池或磷酸铁锂电池充电
