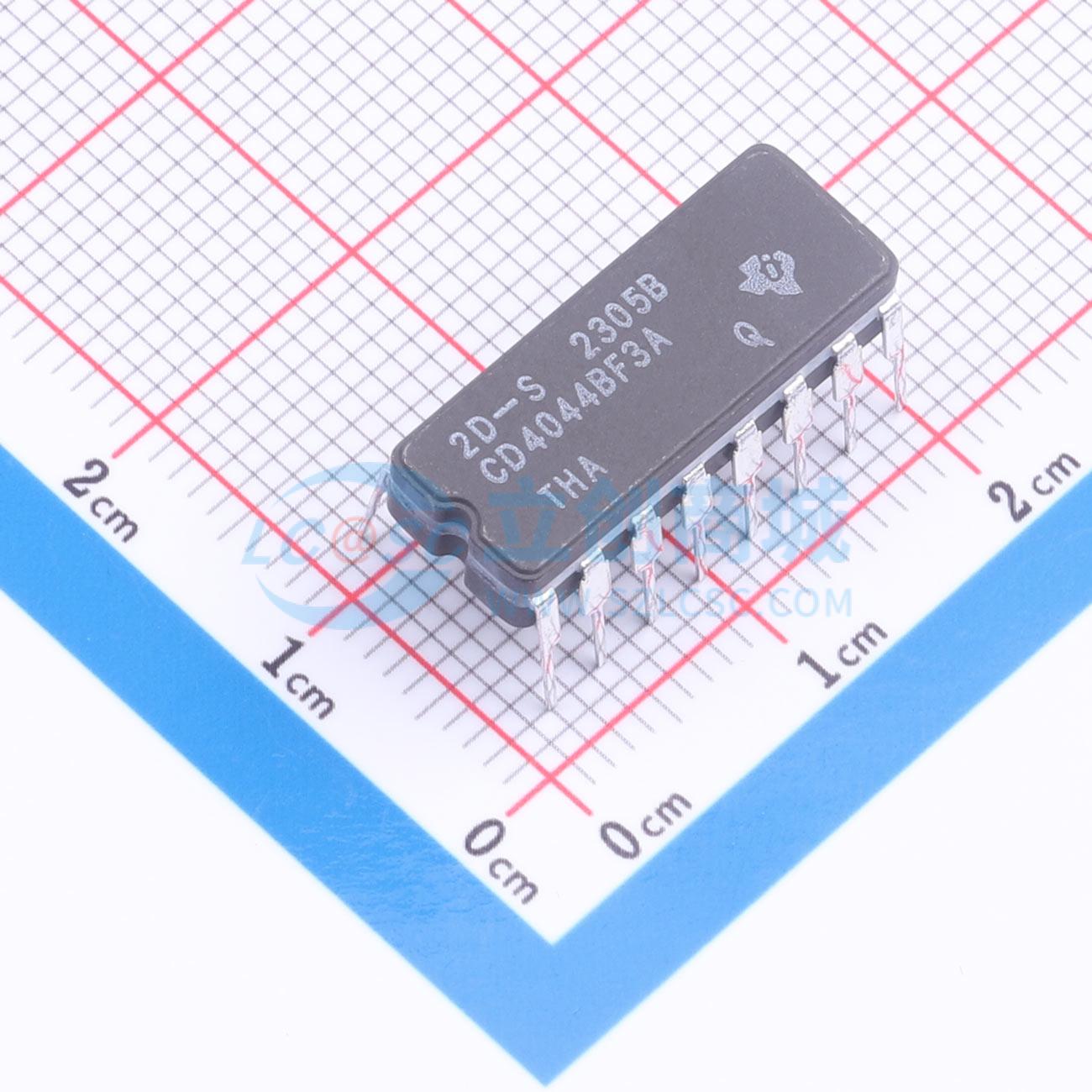

CD4044BF3A

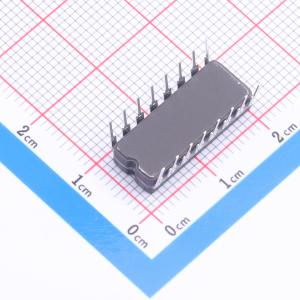

CD4044BF3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4044BF3A
- 商品编号
- C4989335
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 81.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | SR锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 3V~18V | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 1mA | |
| 传播延迟(tpd) | 150ns | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 0.02uA |
商品概述
CMOS四路三态R/S锁存器，高压类型（20V额定电压），CD4043B为四路或非R/S锁存器，CD4044B为四路与非R/S锁存器。CD4043B是四路交叉耦合三态CMOS或非锁存器，CD4044B是四路交叉耦合三态CMOS与非锁存器。每个锁存器具有独立的Q输出，以及独立的SET和RESET输入。Q输出由公共的ENABLE输入控制。ENABLE输入为逻辑"1"或高电平时，将锁存器状态连接到Q输出；ENABLE输入为逻辑"0"或低电平时，将锁存器状态与Q输出断开，使Q输出处于开路状态，该开路特性允许输出共用总线。CD4043B和CD4044B提供多种封装:16引脚密封双列直插陶瓷封装（后缀F3A）、16引脚双列直插塑料封装（后缀E）、16引脚小外形封装（后缀D、DR、DT、DW、DWR和NSR），以及16引脚薄型收缩小外形封装（后缀PW和PWR）。
商品特性
- 三态输出，带有公共输出使能
- 每个锁存器具备独立的SET和RESET输入
- 提供或非和与非两种配置
- 提供5V、10V和15V参数额定值
- 标准化对称输出特性
- 20V下静态电流经过100%测试
- 满足JEDEC Tentative Standard No.138 "Standard Specifications for Description of 'B' Series CMOS Devices"的所有要求
应用领域
- 多寄存器系统中的保持寄存器
- 带输出使能的四位独立存储
- 选通寄存器
- 通用数字逻辑
- CD4043B用于正逻辑系统
- CD4044B用于负逻辑系统
