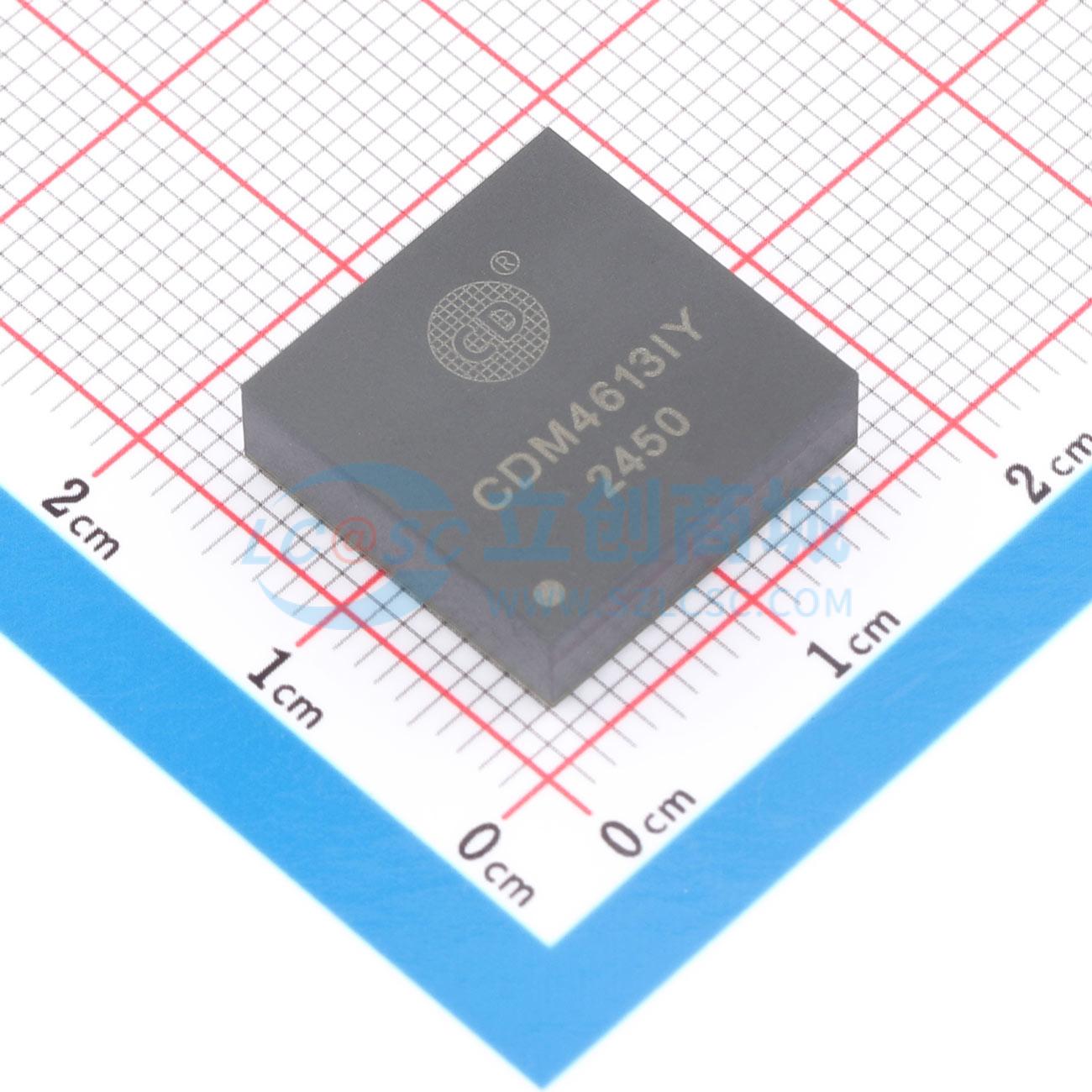

CDM4613IY

DC/DC微模块稳压器，具备低EMI、高开关频率、自适应导通时间电流控制模式架构和超快瞬态响应等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 宽输入电压、低噪声8A开关模式DC/DC电源模块
品牌名称: CYT(长运通)
商品型号: CDM4613IY
商品编号: C52741125

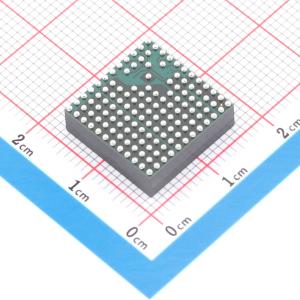

商品封装: BGA-133(15x15)
包装方式: 盒装
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	55mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；可调软启动；输出电压跟随；工作状态指示

商品概述

CDM4613是一款完备的超低噪声8A开关模式DC/DC电源模块。模块内置开关控制器、功率FET、电感器和所有相关的支持元件。模块输入电压范围为5.5V~32V，通过一个外部电阻可在3.3V~15V范围设置输出电压。仅需使用大容量的输入和输出电容器便可完成配置。模块采用了高开关频率和一种自适应导通时间电流控制模式架构，在保证电源环路稳定性的同时实现输入电压和负载变化的快速瞬态响应。模块内置的输入滤波器和噪声抵消电路实现了低噪声耦合，从而有效地降低了电磁干扰。可外部时钟同步可以减少无用的频率谐波；可多相并联操作以提供更大的输出电流。

商品特性

完整的低EMI开关模式电源
宽输入电压范围：5.5V~32V
8A输出电流
输出电压范围：3.3V~15V
低输入和输出参考噪声
输出电压跟踪和裕度调节
PLL频率同步
具有裕度调节能力的电源良好跟踪
过流折返保护
并联/均流功能
超快瞬态响应
电流模式控制
可编程软启动
输出过压保护
封装尺寸：15mm×15mm×4.32mm LGA133
封装尺寸：15mm×15mm×4.92mm BGA133

应用领域

电信和网络设备
工业设备
RF系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	5.5V~32V
	输出电压	3.3V~15V
	输出电流	8A
	开关频率	530kHz
	工作温度	-40℃~+125℃
