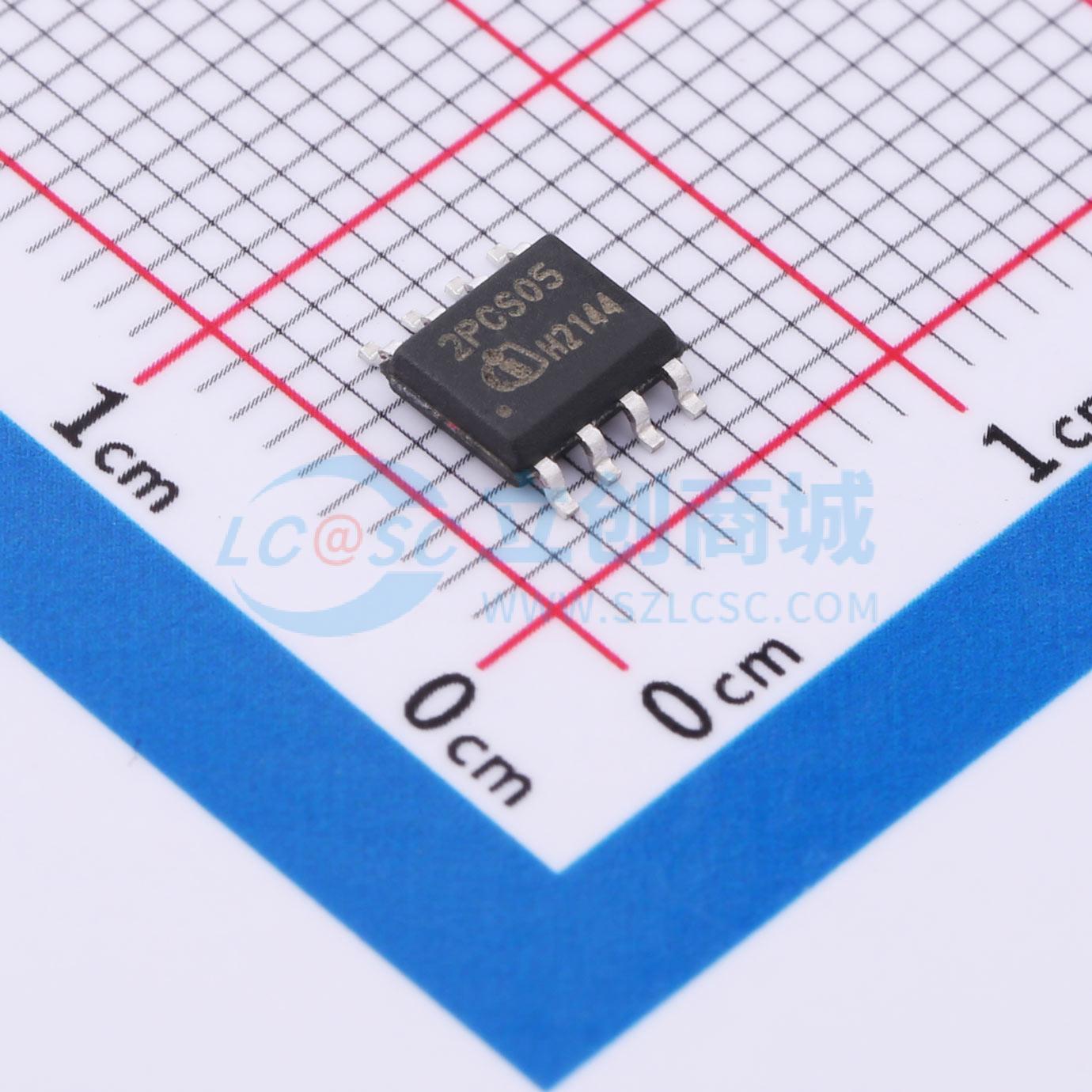

ICE2PCS05G
连续导通模式（CCM）下的独立功率因数校正（PFC）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICE2PCS05/G 是一款用于有源功率因数校正转换器的 8 引脚宽输入范围控制 IC。它专为升压拓扑结构的转换器而设计，所需的外部元件极少
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE2PCS05G
- 商品编号
- C535745
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 20kHz~250kHz | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；DCM |
商品特性
- 所需外部元件少，使用便捷，支持宽范围
- 平均电流控制
- 外部电流和电压环路补偿，为用户提供更高灵活性
- 可编程工作/开关频率（20kHz - 250kHz）
- 在125kHz、25℃条件下，最大占空比为95%
- 在25℃时，内部基准电压经微调后为3V ±2%
- VCC欠压锁定
- 逐周期峰值电流限制
- 输出过压保护
- 开环检测
- 增强动态响应
- 短启动（软启动）时间
- 满足IEC 1000-3-2标准的D类要求
- 软过流保护
