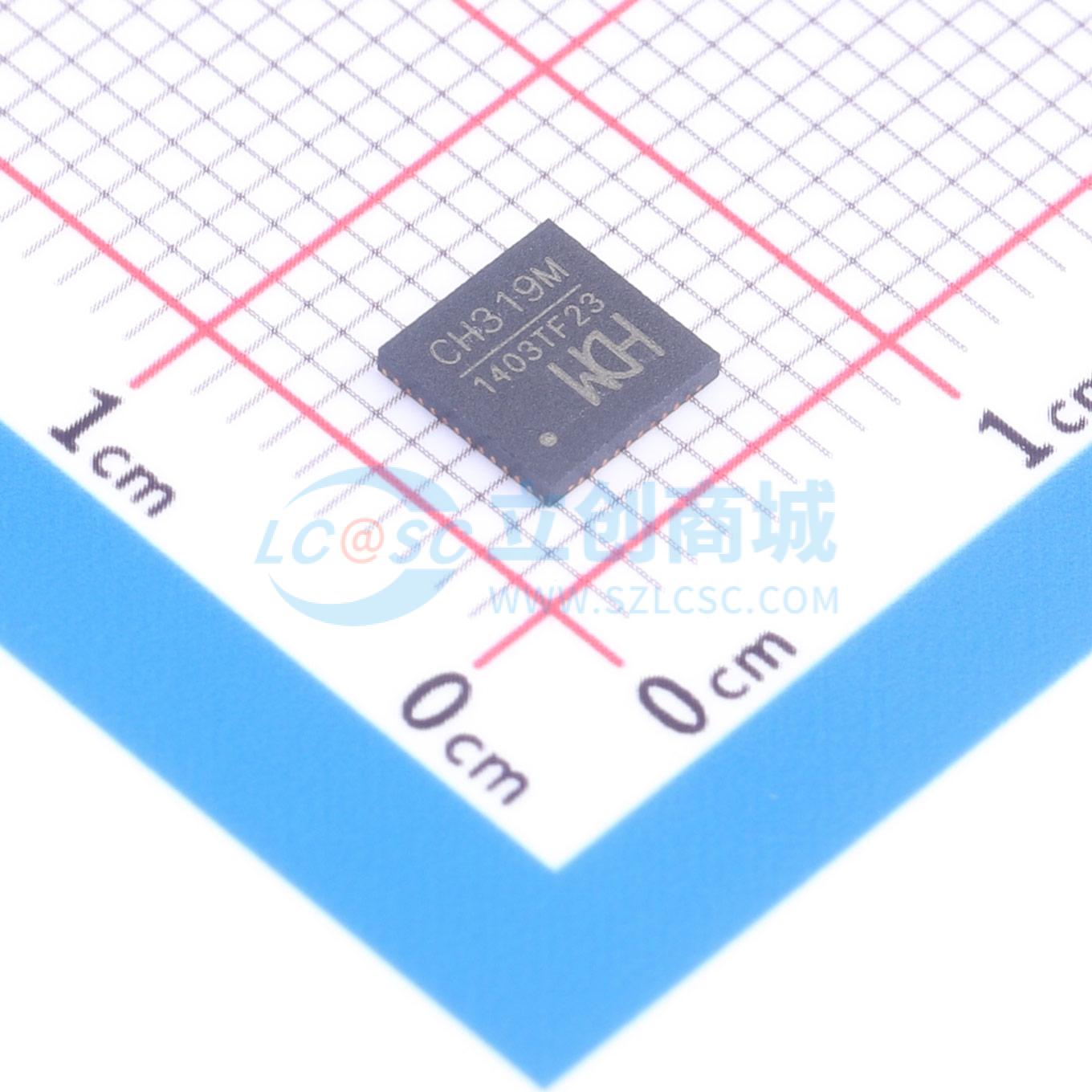

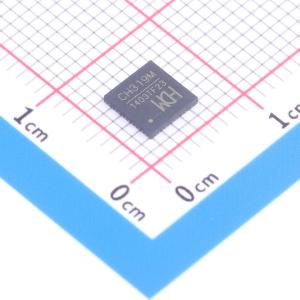

温馨提醒：图片仅供参考，商品以实物为准
CH319M
超高速USB信号隔离延长控制芯片，支持高压隔离和传输距离延长，自带USB超高速HUB功能，可配置成上位机或下位机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5Gbps超高速USB信号隔离延长器芯片，实现USB信号kV级高压隔离，支持光纤实现公里级延长，芯片自带USB超高速HUB功能。封装：QFN48
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH319M
- 商品编号
- C52722440
- 商品封装
- QFN-48(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 端口状态监测；内部稳压器；端口电源开关控制；ESD保护；上电复位；过流保护 |
商品概述
CH319是一款5Gbps超高速USB信号高压隔离和传输距离延长控制芯片，可通过变压器实现USB信号kV级高压隔离或通过光纤实现公里级延长。此外，该芯片自带USB超高速HUB功能，符合USB3.2 Gen1协议规范。同一个芯片可配置成上位机（近端）模式或下位机（远端）模式，上位机模式可提供3个下行端口，下位机模式可提供4个下行端口。
商品特性
- 上位机模式提供3个下行端口，下位机模式提供4个下行端口
- 变压器隔离方案下位机（远端）模式的4个下行端口支持USB3.2 Gen1（5Gbps），并且向前兼容USB3.1、USB3.0、USB2.1、USB2.0、USB1.1、USB1.0协议规范
- 光纤延长方案下位机（远端）模式的4个下行端口仅支持USB3.2 Gen1（5Gbps），并且向前兼容USB3.1、USB3.0
- 同一芯片可配置为上位机（近端）模式和下位机（远端）模式，分别连接USB-Host主机和USB-Device设备
- 支持USB控制传输、批量传输、中断传输、同步/等时传输
- 内置USB信号变压器隔离驱动电路和光纤延长驱动电路
- 纯硬件解决方案，对USB协议完全实时和透明，不需要额外安装任何驱动程序，支持各种包含USB接口的系统
- 支持USB设备热插拔，即插即用
- 支持连接状态指示
- 支持3个通用I/O隔离控制
- 支持GANG整体联动电源控制和GANG整体过流检测
- 内置信息存储器，针对行业特殊需求可批量定制厂商或产品信息及配置
- 内置3.3V的LDO调压器和1.2V的DC-DC降压器，支持外部5V电源供电，外围精简
- 工业级温度范围：-40 ~ 85℃
- 提供QFN48封装形式
应用领域
- USB大容量存储设备
- USB摄像头
- USB打印机
- USB键盘
- USB鼠标
