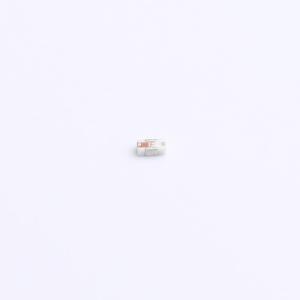

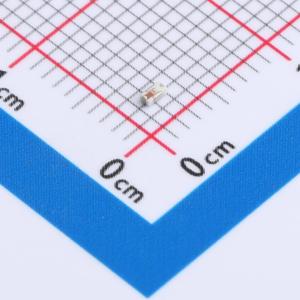

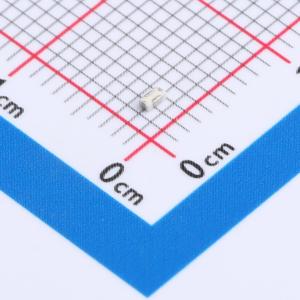

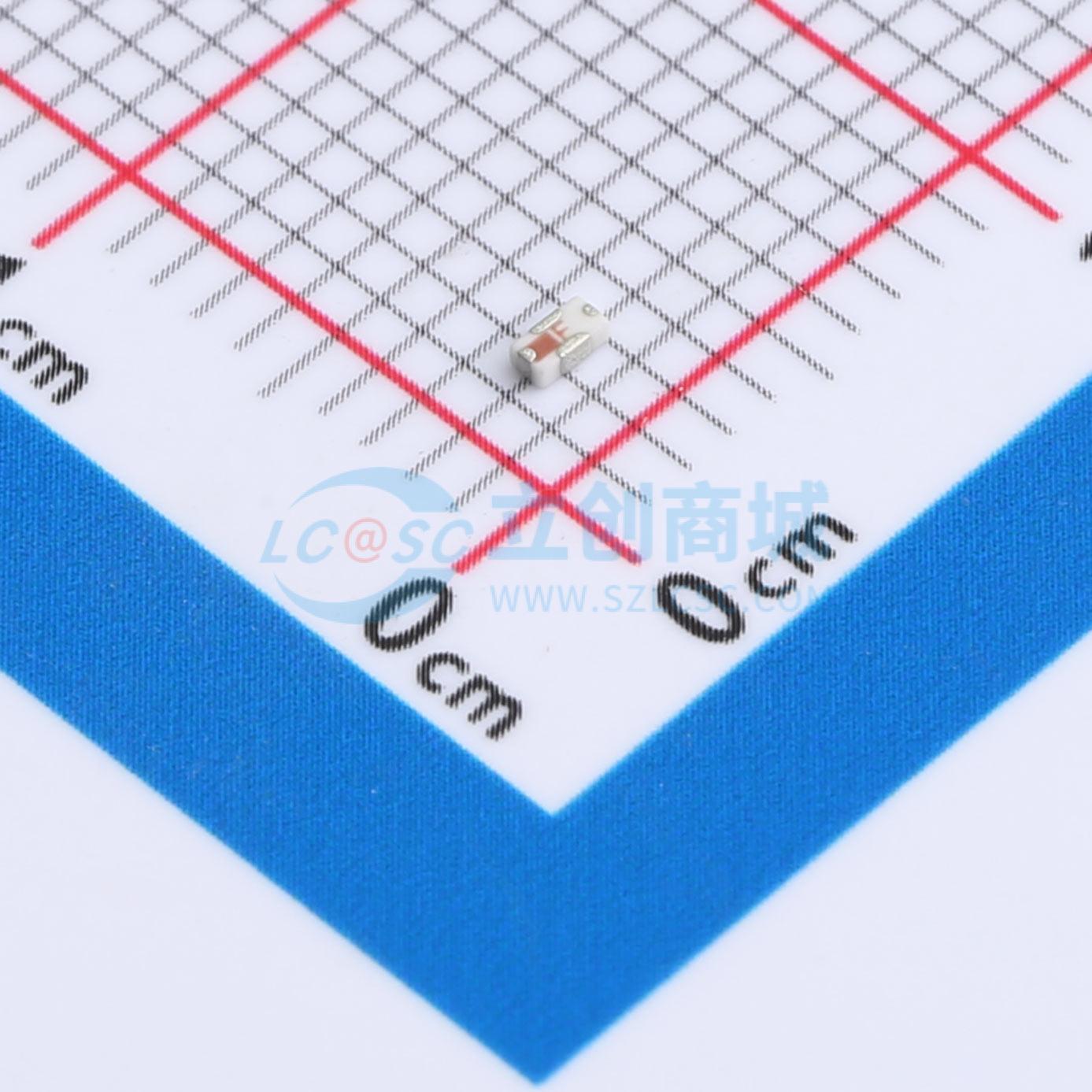

LFCW-5000+
50Ω 5.75GHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款 LTCC 低通滤波器，通带为直流至 5000 MHz，支持多种应用。典型通带插入损耗为 1.6 dB，由于组件之间的相互作用最小的战略布局，提供了非常好的阻带抑制。可处理高达 2.5W 的射频输入功率，工作温度范围为 -55℃ 至 +125℃。采用微型 0603 陶瓷外形，带有环绕式终端，适用于密集 PCB 布局，且由于寄生效应导致的性能变化最小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCW-5000+
- 商品编号
- C4980780
- 商品封装
- SMD-4P,0.8x1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 陶瓷滤波器 | |
| 滤波器类型 | 低通滤波器 | |
| 中心频率 | 5.75GHz | |
| 带宽 | 0MHz~5000MHz |
| 属性 | 参数值 | |
|---|---|---|
| 截止频率 | 5.75GHz | |
| 插入损耗 | 1.6dB | |
| 阻抗 | 50Ω | |
| 工作温度 | -55℃~+125℃ |
商品概述
Mini-Circuits的LFCW - 5000+是一款LTCC低通滤波器，通带范围从直流到5000 MHz，支持多种应用。该型号典型通带插入损耗为1.6 dB，由于采用精心设计的布局，组件间相互作用极小，因此具有很好的阻带抑制能力。它可处理高达2.5W的射频输入功率，工作温度范围为 - 55至 + 125°C。该滤波器采用0603陶瓷封装，带有环绕式端接，非常适合密集的PCB布局，且由于寄生效应导致的性能变化极小。
商品特性
- 低损耗，典型值为1.6 dB
- 良好的抑制能力，典型值为40 dB
- 尺寸极小，0603封装（0.063英寸×0.032英寸×0.024英寸）
- 温度稳定性好
- LTCC结构
应用领域
- 谐波抑制
- VHF/UHF发射机/接收机
- 测试与测量
- 电信和宽带无线系统
- 卫星通信调制解调器
