温馨提醒：图片仅供参考，商品以实物为准

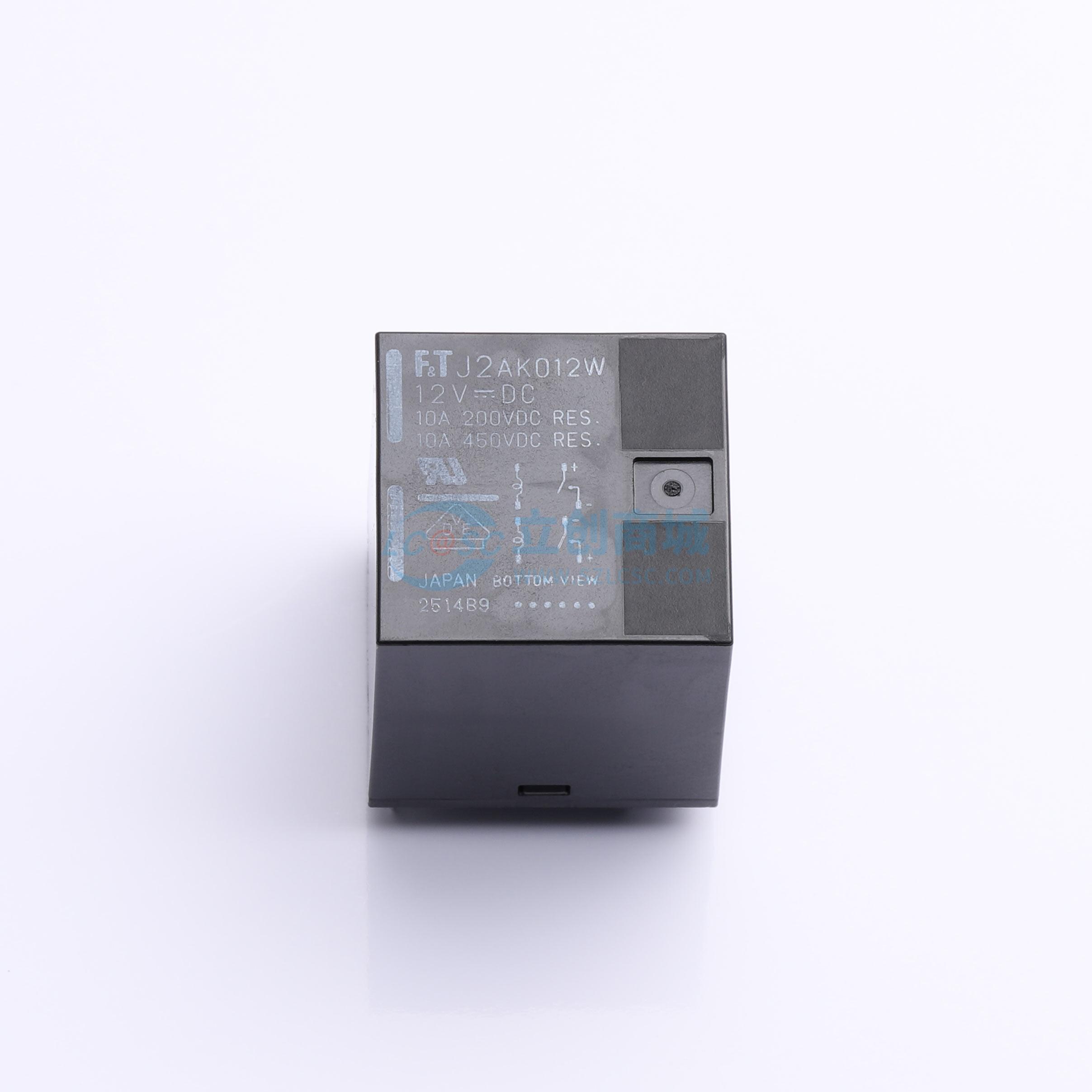

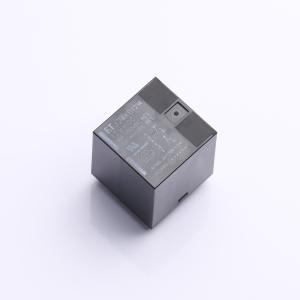

FTR-J2AK012W-500
超小型高压直流继电器，高绝缘，塑料材料符合UL94 V-0阻燃等级，耐焊剂
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- FUJITSU(富士通)
- 商品型号
- FTR-J2AK012W-500
- 商品编号
- C52677827
- 商品封装
- 插件,24.3x23.3mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 两组常开:2A(双刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 10A@450VDC；10A@200VDC | |
| 最大切换电压 | 600V@DC；300V@DC | |
| 额定线圈功率 | 530mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 270Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 24.3mm | |
| 宽度 | 23.3mm | |
| 高度 | 27mm |
商品特性
- 10A、450VDC高压开关（2×10A、200VDC开关）
- 接触电压降：典型值0.1V
- 浪涌电流150A（容性负载）
- 紧凑尺寸（长×宽×高 = 24×23.5×27 mm）
- 1a（1 Form A）×2
- 高绝缘性（触点与线圈之间）
- 绝缘距离：间隙/爬电距离 ≥6mm
- 介电强度：4，000VAC
- 浪涌强度：10，000V（1.2×50μ sec.）
- 塑料材料符合UL94阻燃等级V-0
- 防助焊剂，RTII
- 符合RoHS标准
应用领域
- 高压直流电源系统
- 不间断电源（UPS）
- 电动汽车预充电电路
