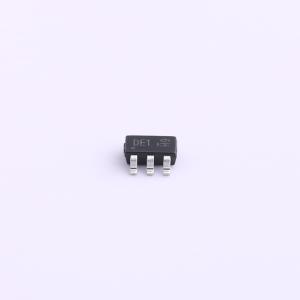

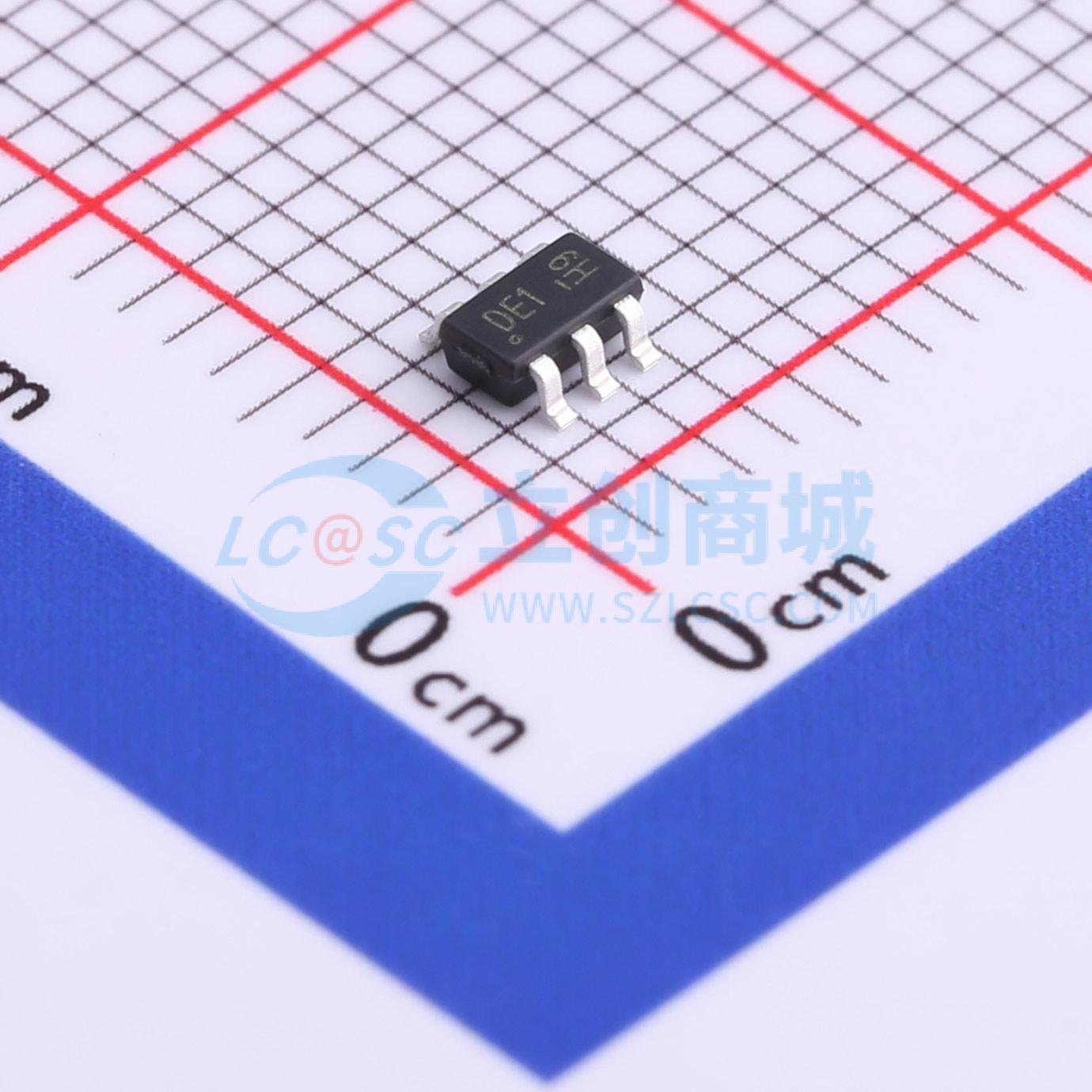

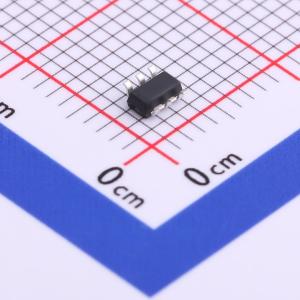

温馨提醒：图片仅供参考，商品以实物为准
D5V0P4UR6SO-7
ESD 3.3V截止 峰值浪涌电流：20A@8/20us 45A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D5V0P4UR6SO是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用SOT26封装，具备高ESD浪涌能力和低电容特性。
- 品牌名称
- DIODES(美台)
- 商品型号
- D5V0P4UR6SO-7
- 商品编号
- C531179
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us；45A@8/20us | |
| 峰值脉冲功率(Ppp) | 180W | |
| 击穿电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA；1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.1pF |
商品概述
D5V0P4UR6SO是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用SOT26封装，具备高ESD浪涌能力和低电容特性。
商品特性
- 低钳位电压：在12A、100ns TLP条件下，I/O到VSS典型值为7.5V；在12A、100ns TLP条件下，VCC到VSS典型值为5.8V
- IEC 61000 - 4 - 2（ESD）：空气放电 ±30kV，接触放电 ±30kV
- IEC 61000 - 4 - 4（EFT）：±80A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）：I/O到VSS为20A；VCC到VSS为45A
- TLP动态电阻：I/O到VSS为0.15Ω；VCC到VSS为0.07Ω
- 通道输入电容典型值为2.1pF
- 具备4通道ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 通常用于高速端口，如USB 2.0、IEEE1394（火线）、串行ATA、DVI、HDMI和PCI等。
