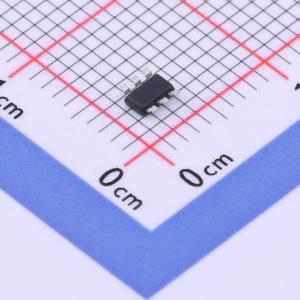

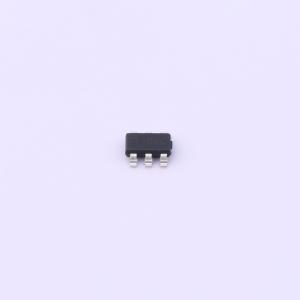

SY8511BADC
高效200kHz 100V输入1.2A非同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8511B是一款高效率、电流模式的非同步降压DC/DC转换器,能够提供1.2A的输出电流。该器件的工作输入电压范围为4.5V到100V,集成了主开关以减少传导损耗。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8511BADC
- 商品编号
- C4944084
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~100V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8511B是一款高效的电流模式自适应恒定关断时间控制的异步降压DC/DC转换器，能够提供1.2A的输出电流。SY8511B的输入电压范围宽，为4.5V至100V，并集成了具有极低导通电阻RDS(ON)的主开关，以最大限度地降低传导损耗。在200kHz的开关频率下，可实现低输出电压纹波以及使用小尺寸的外部电感器和电容器。
商品特性
- 内部N沟道功率FET的低导通电阻RDS(ON)：1Ω
- 4.5 - 100V输入电压范围
- 1.2A输出电流能力
- 200kHz准恒定开关频率
- 内部软启动限制浪涌电流
- 打嗝模式输出短路保护
- 具有精确阈值的使能开/关控制
- 逐周期峰值电流限制
- 0.6V ± 1%参考电压
- 符合RoHS标准且无卤素
- TSOT23 - 6封装
应用领域
- 非隔离电信降压稳压器
- 汽车系统的二次高压后置稳压器
- 电动自行车
