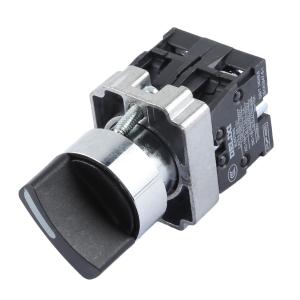

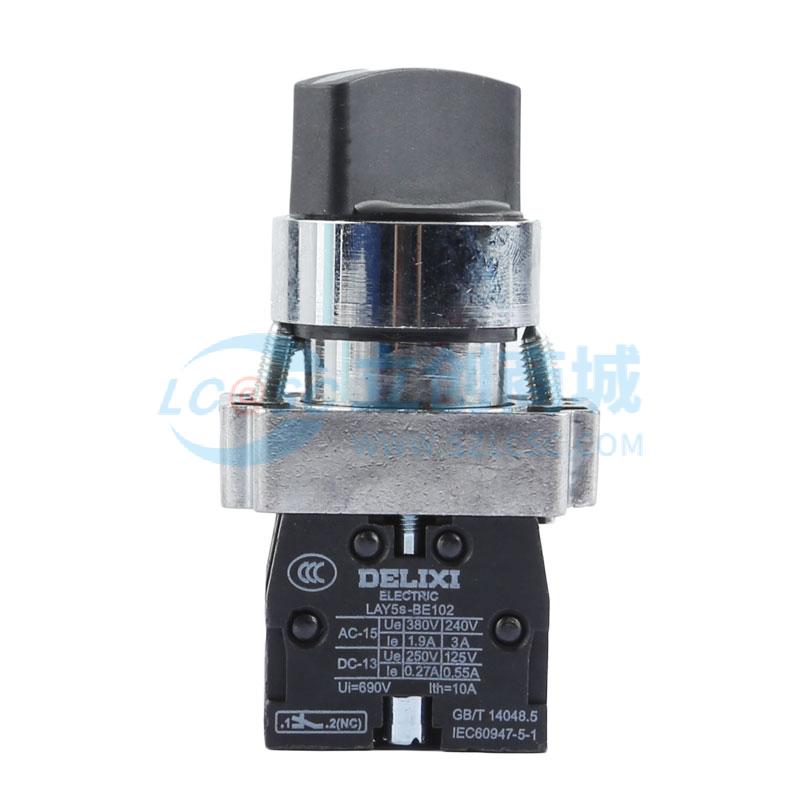

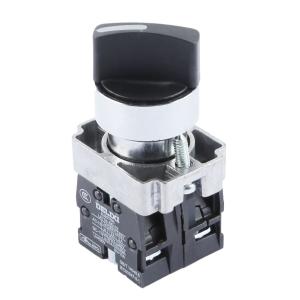

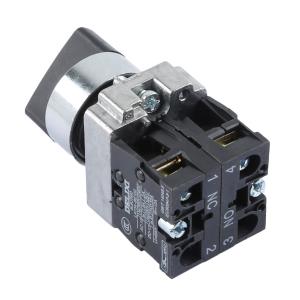

DELIXI(德力西)LAY5S系列按钮开关 LAY5s-BD 二位自锁 1NO+1NC(标准型旋钮) 1个

工业品

价格：￥3.0616

原价：￥ 7.12

品牌名称: DELIXI(德力西)
商品型号: LAY5SBD25
商品编号: C4944226
商品毛重: 83克(g)

广东仓3

购买数量

个

(3个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

DELIXI(德力西) LAY5S系列按钮开关型号LAY5SBD25为二位自锁型旋钮式按钮，具备1NO+1NC触点配置，适用于工业控制场景中的启动与停止操作。该产品采用PA66材质基座，具有良好的耐热性、绝缘性和机械强度，触点部分使用铜基复合材料，确保电气连接稳定可靠。

1 支持纵向密集排列安装，行程短，操作手感舒适

2 采用板后振定螺钉安装方式，紧固性能强，尾部螺钉连接有效减小累积误差

3 接线端子隐蔽设计，提升防护等级和安全性，减少外部干扰

4 额定绝缘电压达690V，符合IEC60947-5-1及GB/T 14048.5标准，安全合规

5 机械寿命高达10万次（非平头/蘑菇头），电气寿命AC下可达50万次（平头/蘑菇头）

6 防护等级IP40（常规款），可选IP65防水旋钮，适应多种工况环境

7 触头形式为1常开+1常闭，满足基本控制回路需求

8 操作位置为二位自锁，即按动一次锁定，再次按动释放，适合需要保持状态的控制场合

9 标准型旋钮结构，便于集成于控制面板中，尺寸紧凑，适配性强

使用场景 APPLICATIONS

该按钮开关广泛应用于各类工业自动化设备、配电柜、控制箱及机床控制系统中，特别适合需要手动启停且需保持状态的控制场景。

1 工业生产线上的设备启停控制

2 电机正反转控制电路中的切换操作

3 电控柜内部的主电源或分路开关控制

4 自动化设备的人机交互界面

5 带有状态记忆功能的控制逻辑系统

6 需要防误操作的双位控制场合

7 可配合指示灯、蜂鸣器等附件构成完整控制单元

8 适用于低压配电系统中的手动控制节点，尤其在220V AC或DC供电环境中表现稳定

注意事项 PRECAUTIONS

1 安装时请确保面板开孔尺寸符合标准（推荐中心距30mm，垂直间距50mm），避免因间隙不足导致安装困难或应力集中

2 接线前务必断电，接线应使用截面积在0.5~2.5mm²之间的导线，建议采用螺旋嵌入式端子压接，保证接触良好

3 不得在超过额定电压（Ue：110V/220V/380V）或电流（AC-15：3.3A/2A）条件下使用，防止过载损坏

4 环境温度应在-5℃至+40℃范围内，避免高温或低温环境影响寿命

5 若用于户外或潮湿场所，建议选用IP65防水旋钮版本，增强防护能力

6 使用过程中如发现异常发热、接触不良或动作不灵敏，请立即停用并检查线路或更换部件

7 本产品为非带灯型号，若需指示功能，可搭配LAY5s系列指示灯模块使用

8 安装完成后应进行通电测试，确认触点动作正常、无卡滞现象
