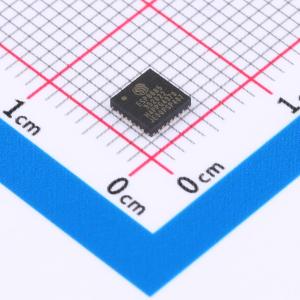

ESP8685H4

ESP8685是一款低功耗、高集成度的MCU系统级芯片(SoC)，集成2.4GHz Wi-Fi和低功耗蓝牙(Bluetooth LE)无线通信。

• Wi-Fi：支持IEEE 802.11b/g/n协议，在2.4 GHz频带支持20 MHz和40 MHz频宽，支持1T1R模式，数据速率高达150 Mbps，支持无线多媒体(WMM)、帧聚合(TX/RX A-MPDU, TX/RX A-MSDU)、立即块确认(Immediate Block ACK)、分片和重组(Fragmentation and defragmentation)、传输机会(Transmit opportunity, TXOP)、Beacon自动监测（硬件TSF）、4×虚拟Wi-Fi接口，同时支持基础结构型网络(Infrastructure BSS) Station模式、SoftAP模式、Station + SoftAP模式和混杂模式，请注意ESP8685系列芯片在Station模式下扫描时，SoftAP信道会同时改变，支持天线分集、802.11mc FTM
• 蓝牙：低功耗蓝牙(Bluetooth LE)支持Bluetooth 5、Bluetooth mesh，高功率模式(20 dBm)，速率支持125 Kbps、500 Kbps、1 Mbps、2 Mbps，支持广播扩展(Advertising Extensions)、多广播(Multiple Advertisement Sets)、信道选择(Channel Selection Algorithm #2)，Wi-Fi与蓝牙共存，共用同一个天线
• CPU和存储：32位RISC-V单核处理器，主频高达160 MHz，CoreMark分数：单核160 MHz时为407.22 CoreMark，2.55 CoreMark/MHz，384 KB ROM，400 KB SRAM（其中16 KB专用于cache），8 KB RTC SRAM，封装内flash，通过cache加速flash访问，支持flash在线编程(ICP)
• 高级外设接口：15个GPIO口，数字接口包括3×SPI（GPIO和SPI已用于连接封装内flash，仅SPI2可使用）、2×UART、1×I2C、1×I2S、红外收发器（2个发送通道和2个接收通道）、LED PWM控制器（多达6个通道）、全速USB串口/JTAG控制器、通用DMA控制器(简称GDMA，3个接收通道和3个发送通道)、1×TWA1控制器（兼容ISO11898 - 1 (CAN规范2.0)）；模拟接口包括2×12位SAR模/数转换器（多达6个通道）、1×温度传感器；定时器包括2×54位通用定时器、3×数字看门狗定时器、1×模拟看门狗定时器、1×52位系统定时器
• 功耗管理：通过选择时钟频率、占空比、Wi-Fi工作模式和单独控制内部器件的电源，实现精准电源控制，针对典型场景设计了四种功耗模式：Active、Modem - sleep、Light - sleep、Deep - sleep，Deep - sleep模式下功耗低至5 μA，Deep - sleep模式下RTC存储器仍保持工作
• 安全机制：安全启动，内部和外部存储器的权限控制，Flash加密，加密和解密存储器，4096位OTP，用户可用的高达1792位，加密硬件加速器包括AES - 128/256 (FIPS PUB 197)、SHA加速器(FIPS PUB 180 - 4)、RSA加速器、随机数生成器(RNG)、HMAC、数字签名
• RF模块：包含天线开关、射频巴伦(balun)、功率放大器、低噪声放大器，802.11b传输功率高达 +21 dBm，802.11n传输功率高达 +20 dBm，低功耗蓝牙接收器灵敏度(125 Kbps)高达 - 105 dBm

• 智能家居
• POS机
• 工业自动化
• 服务机器人
• 医疗保健
