温馨提醒：图片仅供参考，商品以实物为准

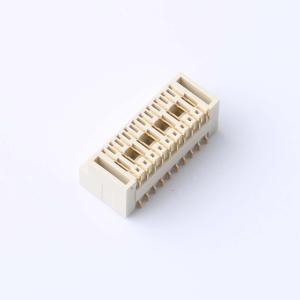

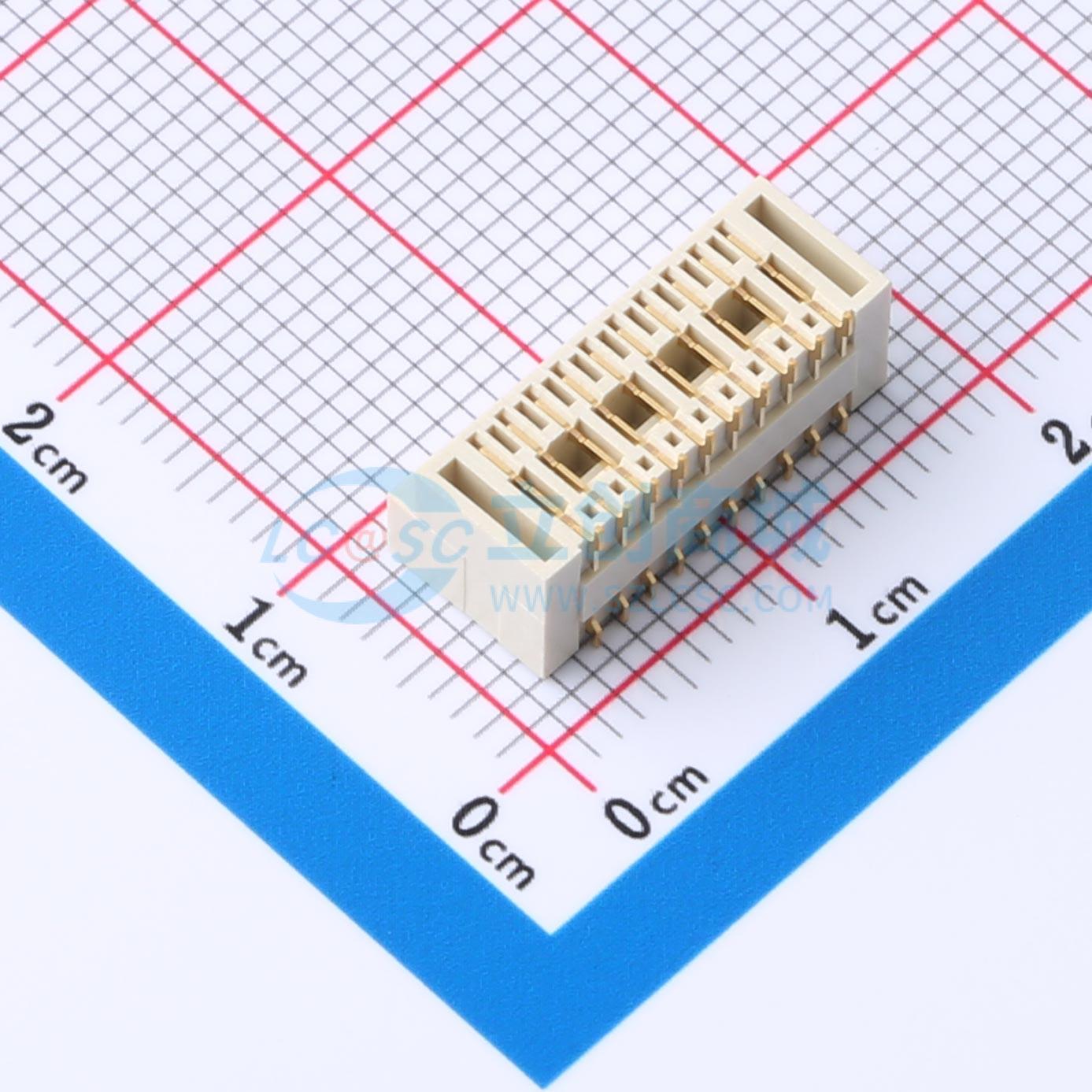

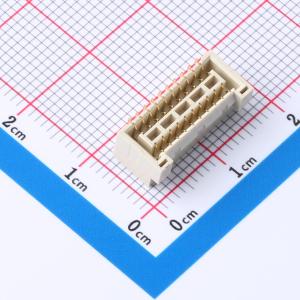

SM20B-GHDS-GAN-TF
2x10P 间距:1.25mm 卧贴 系列:GHD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 为满足平板电视、AV设备等在PC板上高密度安装的要求,该连接器设计为间距1.25mm的双排类型。尽管尺寸小,但其可操作性非常好。
- 品牌名称
- JST
- 商品型号
- SM20B-GHDS-GAN-TF
- 商品编号
- C4943397
- 商品封装
- SMD,P=1.25mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x10P | |
| 间距 | 1.25mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | GHD | |
| 总PIN数 | 20P | |
| 排数 | 2 | |
| 每排PIN数 | 10 | |
| 行距 | - | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 白色 | |
| X轴-板上底边长度(间距线) | 15.75mm | |
| Y轴-板上底边宽度 | 6.85mm |
