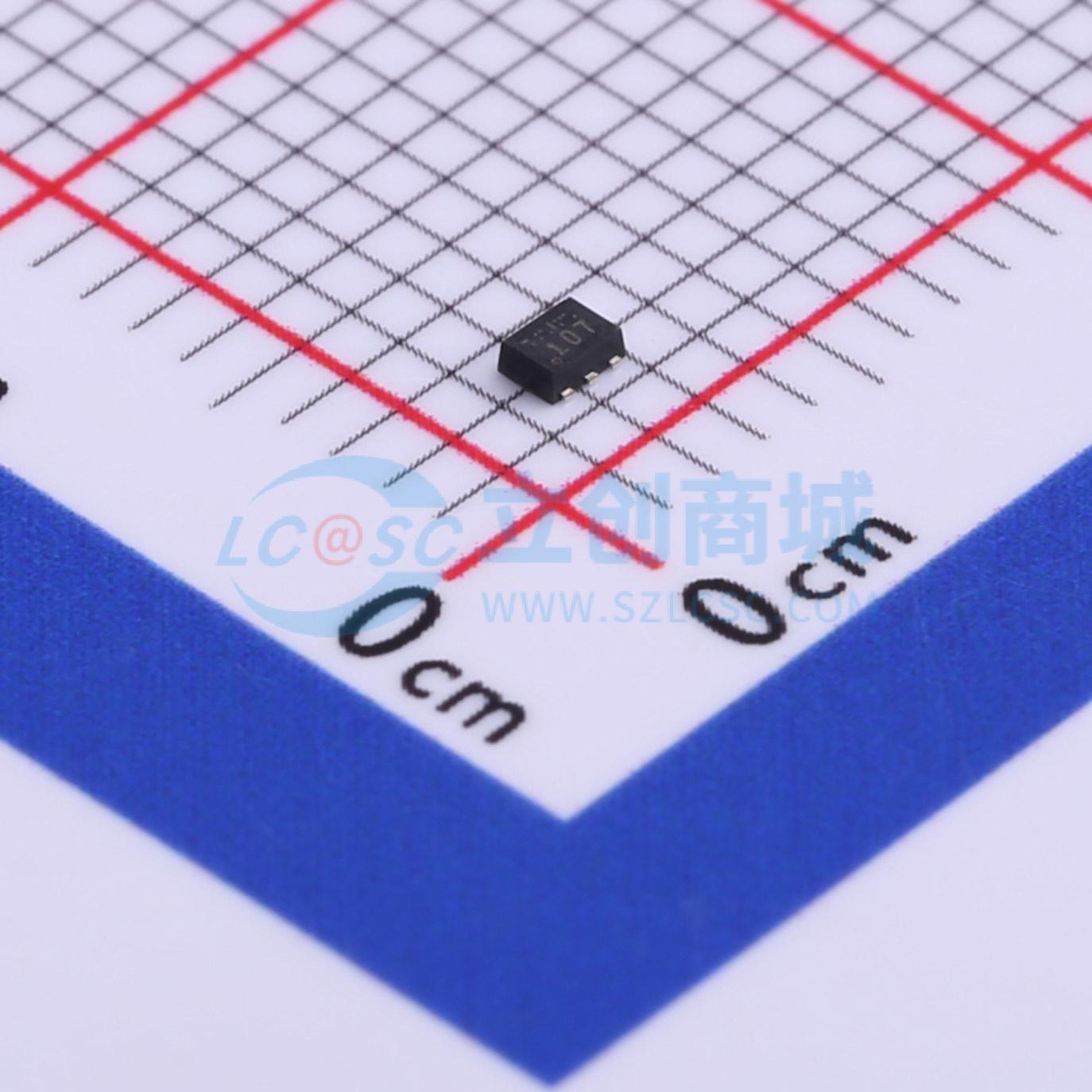

温馨提醒：图片仅供参考，商品以实物为准

CKRF2214MM66-C2

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

	属性	参数值
	商品目录	模拟开关/多路复用器

	属性	参数值
	开关电路	2:1

CKRF2214MM66是一款pHEMT砷化镓单刀双掷（SPDT）开关。该器件可在0.05至3.06 GHz的频率范围内工作，具有低插入损耗和高隔离度。

控制电压：VC(H) = 1.8至5.3 V（典型值3.0 V），VC(L) = -0.2至0.2 V（典型值0 V）
低插入损耗：L_ins1 = 典型值0.30 dB @ f = 0.05至0.5 GHz，L_ins2 = 典型值0.30 dB @ f = 0.5至1.0 GHz，L_ins3 = 典型值0.30 dB @ f = 1.0至2.0 GHz，L_ins4 = 典型值0.35 dB @ f = 2.0至2.5 GHz，L_ins5 = 典型值0.35 dB @ f = 2.5至3.0 GHz
高隔离度：ISL1 = 典型值38 dB @ f = 0.05至0.5 GHz，ISL2 = 典型值32 dB @ f = 0.5至1.0 GHz，ISL3 = 典型值27 dB @ f = 1.0至2.0 GHz，ISL4 = 典型值25 dB @ f = 2.0至2.5 GHz，ISL5 = 典型值23 dB @ f = 2.5至3.0 GHz
处理功率：P_in(0.5dB) = 典型值+32 dBm @ f = 3.0 GHz，VC(H) = 3.0 V，VC(L) = 0 V
