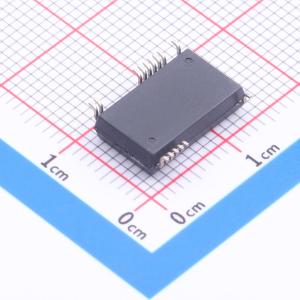

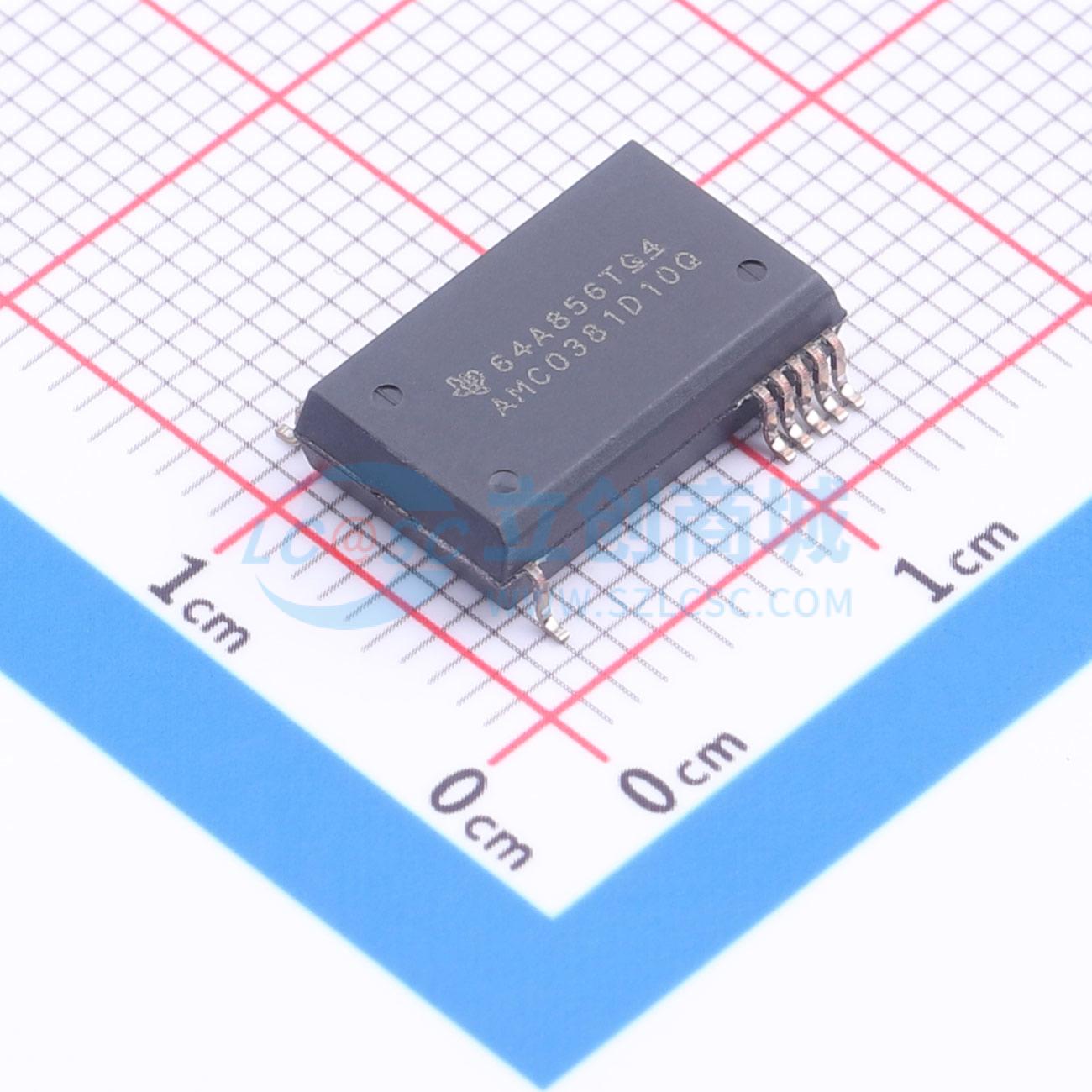

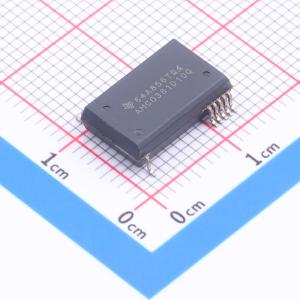

AMC0381D10QDFXRQ1

AMC0381D-Q1是一款高精度、电流隔离放大器，带有高压直流高阻抗输入和固定增益差分输出。输入设计为可直接连接到高压信号源。隔离栅分离了工作在不同共模电压电平下的系统部件。隔离栅对电磁干扰具有很高的抗性，经认证可提供最高5 kV RMS（60s）的强化隔离。AMC0381D-Q1输出与输入电压成比例的差分信号。差分输出对地偏移不敏感，支持长距离传输输出信号。AMC0381D-Q1提供三种线性输入电压范围可选:600V、1000V和1600V。凭借集成的精密电阻分压器，AMC0381D-Q1在全温度范围内（包括寿命漂移）可实现优于1%的精度。AMC0381D-Q1采用15引脚、0.65mm间距SSOP封装。器件在-40℃至+125℃温度范围内全规格标定。

• AEC-Q100认证适用于汽车应用，温度等级1工作温度范围为-40℃至+125℃
• 集成高压电阻分压器，无需外部电阻即可直接进行直流电压检测
• 差分输出
• 高侧（VDD1）供电范围为3.0V至5.5V，低侧（VDD2）供电范围为3.0V至5.5V
• 低直流误差
• 高CMTI，最小值为150V/ns
• 低电磁干扰，符合CISPR-11和CISPR-25限值
• 提供多种输入选项:AMC0381D06-Q1为600V、10MΩ；AMC0381D10-Q1为1000V、12.5MΩ；AMC0381D16-Q1为1600V、33.5MΩ
• 拥有安全相关认证:符合DIN EN IEC 60747-17 (VDE 0884-17)标准的7000VPK强化隔离；符合UL 1577标准的5000VRMS一分钟隔离

• 牵引逆变器
• 车载充电机
• DC/DC转换器
• 电池接线盒
