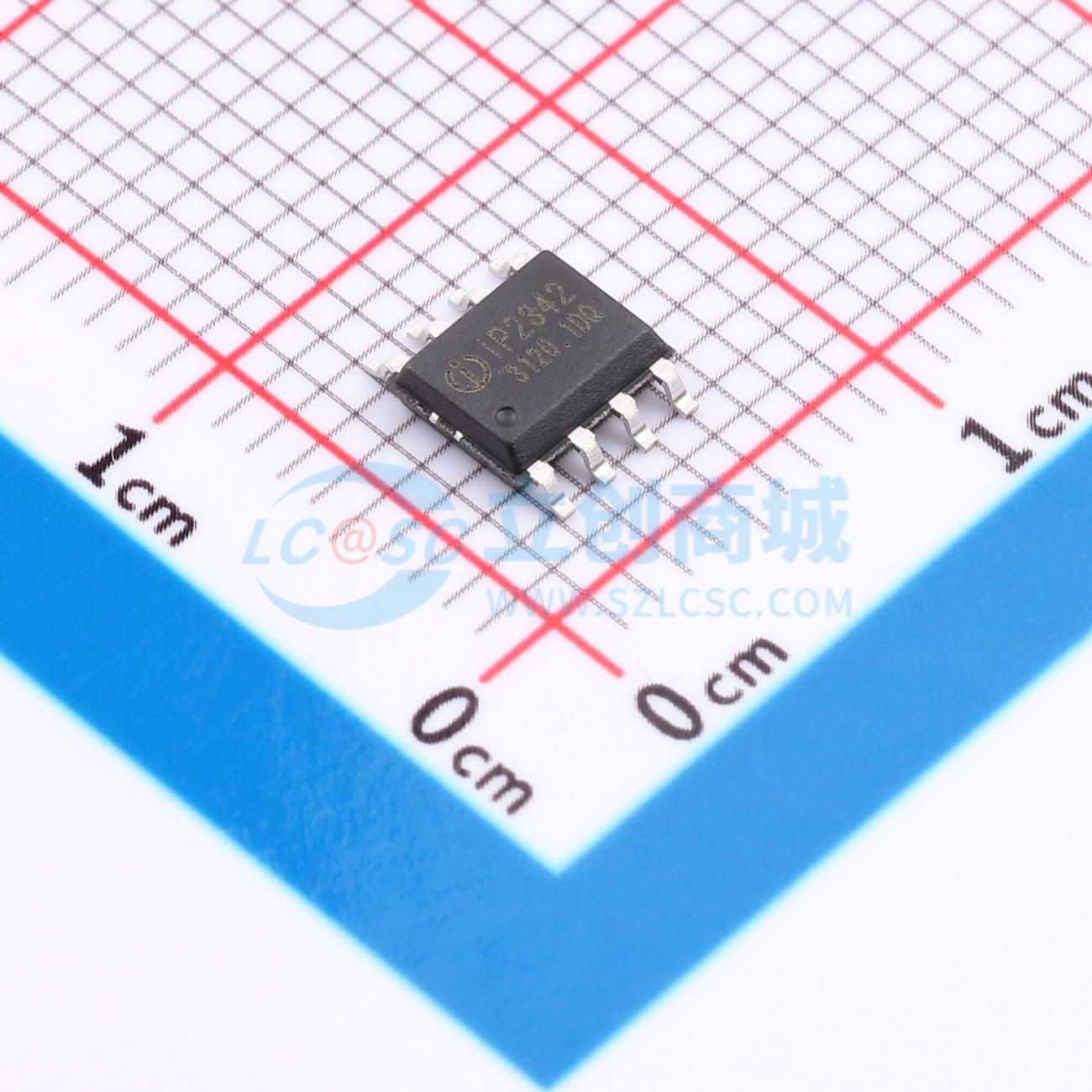

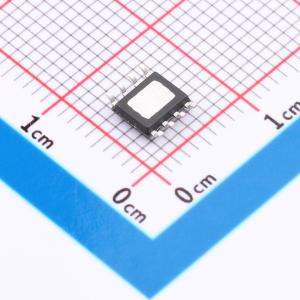

IP2342_3S

支持2~3串锂电池/磷酸铁锂电池的异步升压充电管理IC，内置功率MOS，采用异步开关架构，可智能调节充电电流

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: INJOINIC(英集芯)
商品型号: IP2342_3S
商品编号: C52287148
商品封装: ESOP8
包装方式: 编带
商品毛重: 0.640441克(g)

商品参数

商品概述

该产品是一款支持2~3串锂电池或磷酸铁锂电池的异步升压充电管理芯片。它采用异步开关架构，在应用时仅需极少的外围器件，能有效减小整体方案的尺寸并降低物料清单成本。其升压开关充电转换器的工作频率为500KHz，在5V/2A输入、8V输出条件下的转换效率为84%。该芯片具备输入欠压保护功能，可智能调节充电电流以自适应适配器负载能力，防止适配器过载。它支持通过VSET引脚外接电阻来设置恒压充电电压，并通过ISET引脚外接电阻来设置输入端恒流充电电流。此外，它还支持NTC功能，可在低温或高温条件下停止充电。该芯片采用ESOP8封装。

商品特性

内置功率MOSFET
5V输入异步升压充电
支持2~3串锂电池或磷酸铁锂电池
恒压充电电压可通过外部电阻设置
输入端恒流充电，可通过外部电阻设置
最大输入充电电流为2A
升压充电效率为84%
自动调节输入电流，自适应适配器负载
支持LED充电状态指示，支持单引脚双灯功能
输入欠压与过压保护
支持0V电池涓流充电
支持NTC保护功能
IC过温保护
ESD 4KV防护

应用领域

2~3串锂电池或磷酸铁锂电池充电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	2A
	充电饱和电压	-
	放电截止电压	-
	电池类型	磷酸铁锂电池；锂电池
	电池节数	2~3

	属性	参数值
	工作温度	-40℃~+150℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	-
	均衡电流	-
	接口类型	-
	功能特性	-
