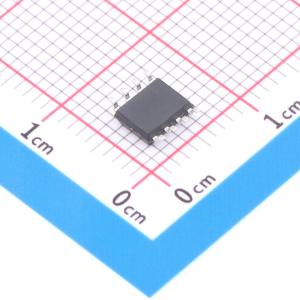

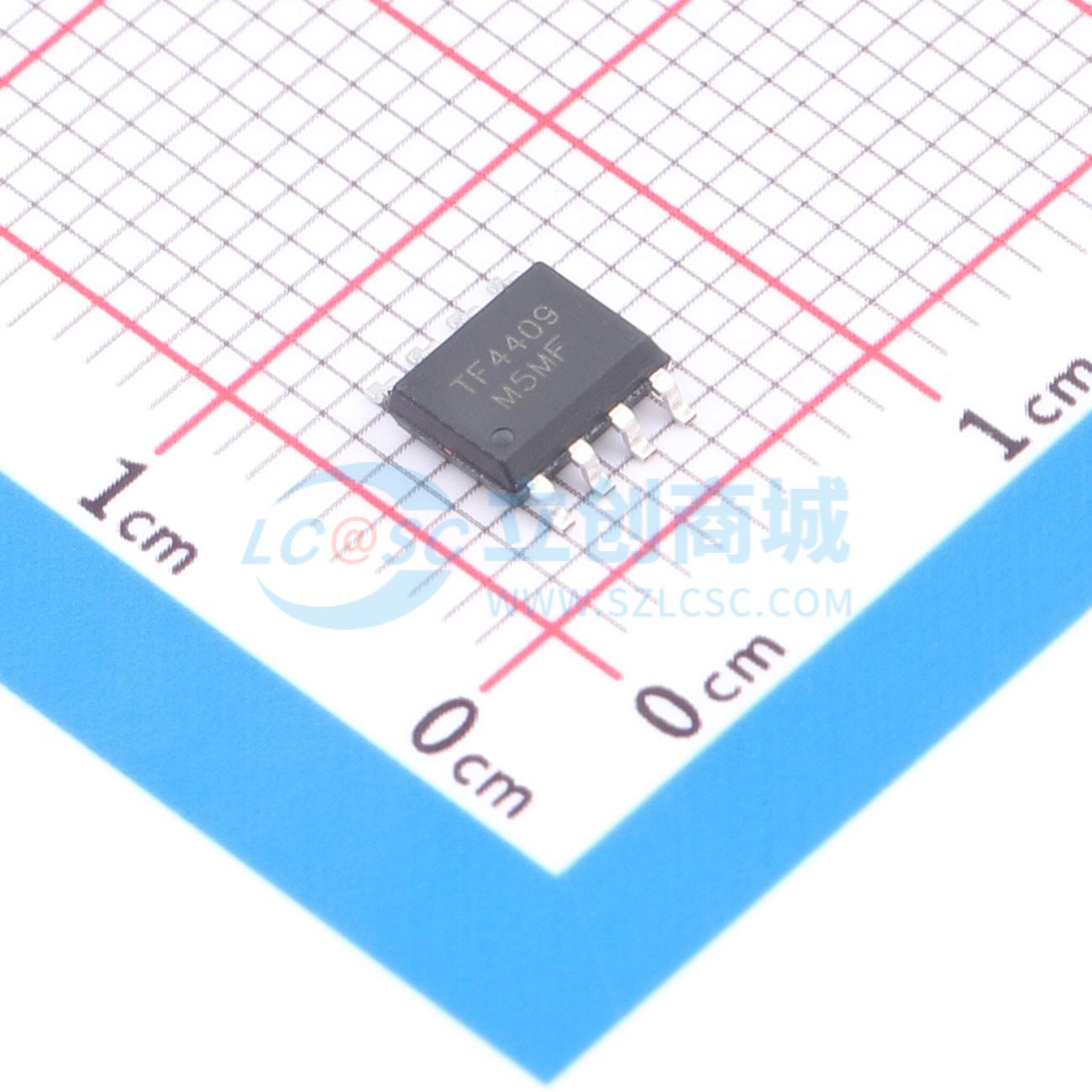

TF4409
SOP-8封装P沟道增强型功率MOSFET，采用先进沟槽技术，具备高功率和电流处理能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TF(拓锋)
- 商品型号
- TF4409
- 商品编号
- C52287139
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 8.5mΩ@10V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 48nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.9nF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 410pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
TF4409采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,且能在低至4.5V的栅极电压下工作。
商品特性
- VDS = -30V
- 当VGS = -4.5V、ID = -12.0A时,RDSON(典型值) < 11.5 mΩ
- 当VGS = -10V、ID = -15.0A时,RDSON(典型值) < 8.5 mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
