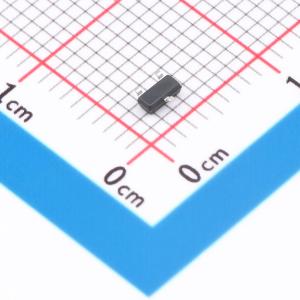

TF2310
SOT-23封装塑料MOSFET，高功率和电流处理能力，无铅产品，适用于电池开关和DC/DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TF(拓锋)
- 商品型号
- TF2310
- 商品编号
- C52287132
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 65mΩ@10V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 6nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 247pF | |
| 反向传输电容(Crss) | 19.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 34pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 漏源电压(VDS) = 60V,漏极电流(ID) = 3A
- 当栅源电压(VGS) = 10V 时,导通电阻(RDS(ON)) < 75 mΩ
- 当栅源电压(VGS) = 4.5V 时,导通电阻(RDS(ON)) < 85 mΩ
- 高功率和电流处理能力
- 提供无铅产品
- 表面贴装封装
应用领域
- 电池开关
- 直流-直流转换器
