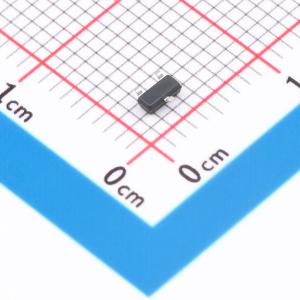

TF2302A
SOT-23塑料封装MOSFET，具备OTrenchFET技术、无铅、适用于负载开关和DC/DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TF(拓锋)
- 商品型号
- TF2302A
- 商品编号
- C52287131
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 30mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 800mV | |
| 栅极电荷量(Qg) | 4nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF | |
| 栅极电压(Vgs) | ±12V |
商品特性
- 沟槽式场效应功率MOSFET
- 获得无铅产品认证
- 表面贴装封装
应用领域
- 便携式设备负载开关
- DC/DC转换器
