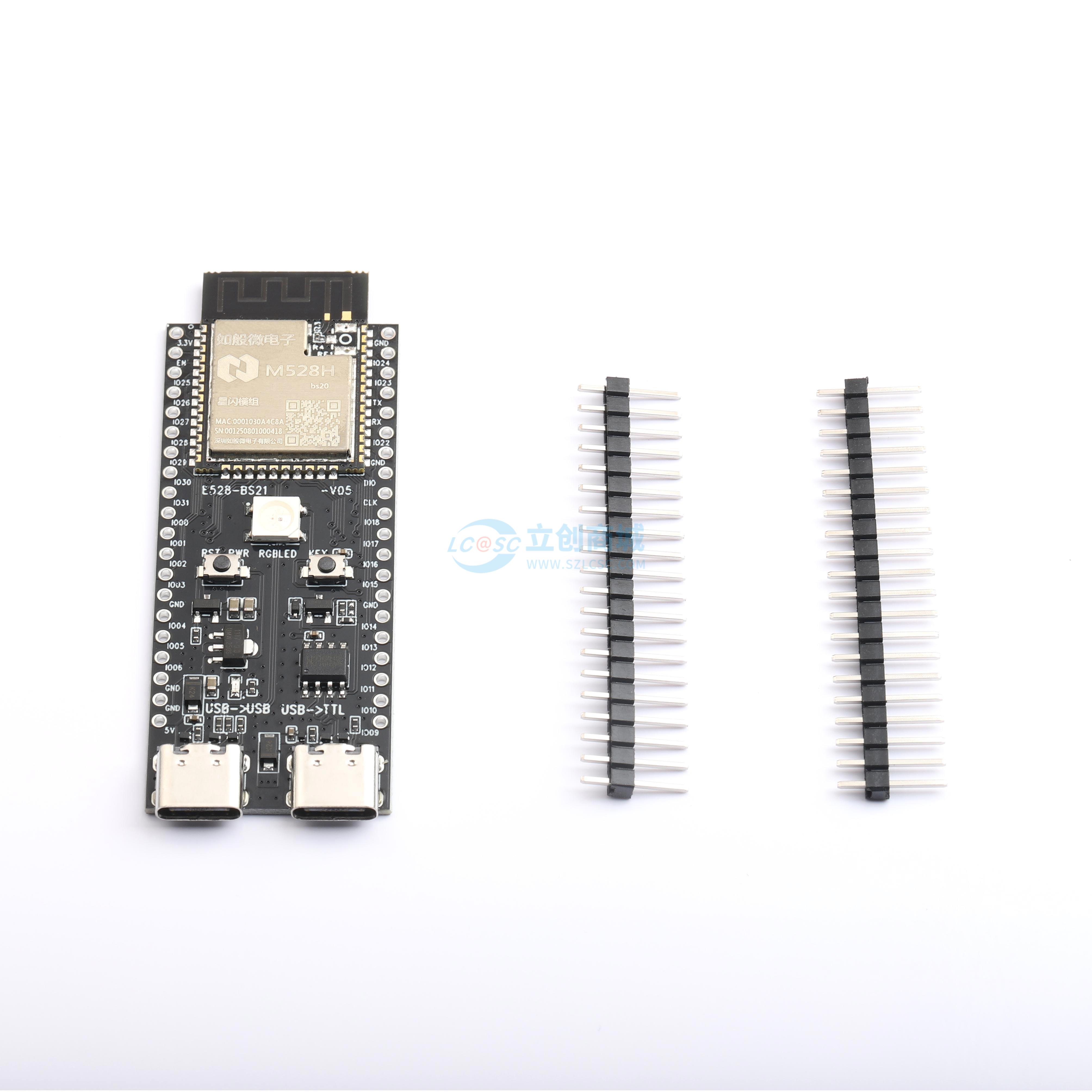

E528H-BS20
星闪开发板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- E528H-BS20 是一款基于如般微电子有限公司自研星闪模组 M528H-BS20S 设计的一款小巧方便，多路接口引出的EVB 星闪开发板。 板上集成 LED 指示灯，按键，LDO 稳压器，TYPE-C USB 供电调试座子，以及标准 2.54mm 间距的排针引脚，非常方便用户的调试开发验证。
- 品牌名称
- 如般微
- 商品型号
- E528H-BS20
- 商品编号
- C52287128
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
E528H-BS20是一款基于如般微电子有限公司自研模组M528H-BS20S设计的小巧、便捷且提供多路接口引出的EVB开发板。板上集成了LED指示灯、按键、LDO稳压器、TYPE-C USB供电调试接口以及标准2.54mm间距的排针引脚，极大地方便了用户的调试、开发和验证工作。该开发板搭载的M528H-BS20模组内部集成了BLE5.4/SLE1.0和RF电路，RF部分包含功率放大器PA、低噪声放大器、TX/RX开关以及集成电源管理功能。模组支持1M/2M/4M三种带宽，最大支持12Mbit/s的数据速率和更远的通信覆盖距离。开发板支持BLE 1MHz/2MHz频宽，兼容BLE 4.0/4.1/4.2/5.0/5.1/5.2/5.3协议，并支持BLE Mesh和BLE网关功能，其最大空口速率为2Mbps。同时，开发板也支持SLE 1MHz/2MHz/4MHz频宽，兼容SLE1.0协议及SLE网关功能，最大空口速率可达4Mbps。M528H-BS20模组内部还集成了高性能的32位微处理器和安全处理引擎，提供了更开放的开发环境和更快捷的系统运行环境，适用于PC配件、智能家电等物联网智能终端领域。
