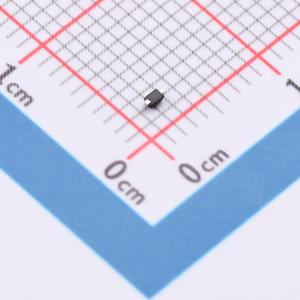

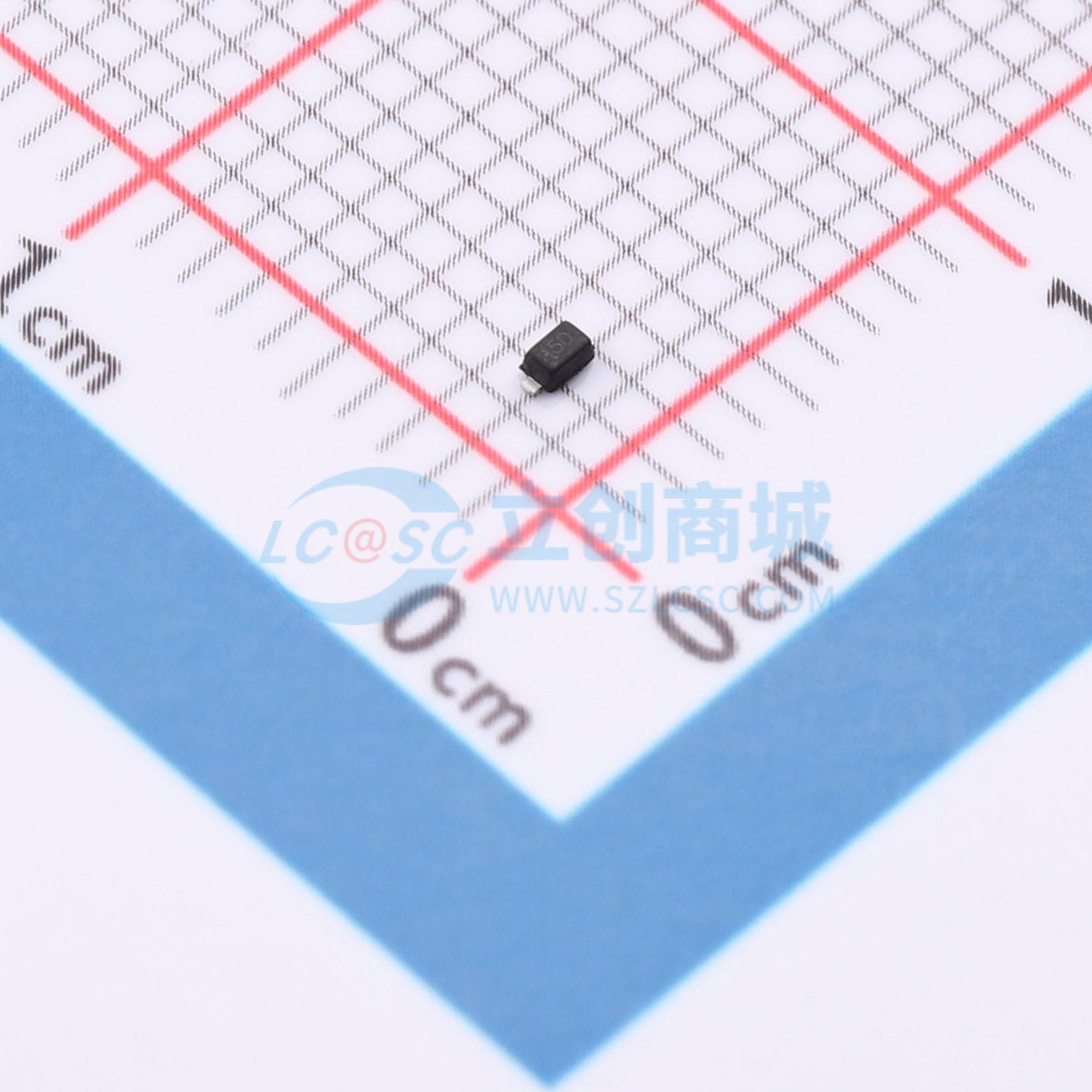

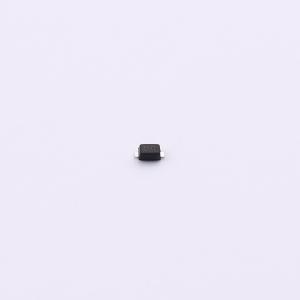

SLESD5Z15CS
单线路双向ESD保护二极管，适用于电路板空间有限的设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD5Z15CS
- 商品编号
- C52270763
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 27V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 135W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 20V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 15pF |
商品概述
SLESD5Z15CS 旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间受限设计中理想的静电放电保护器件。
商品特性
- 单线双向 ESD 保护
- 最大反向关断电压：15.0V
- 典型低电容：15 pF
- 低泄漏电流：nA 级
- 典型响应时间 <1 ns
- IEC61000-4-2 4 级 ESD 防护
- 符合 RoHS 标准
应用领域
- 手机
- 音频设备
- 便携式设备
- 数码相机
- 电源
