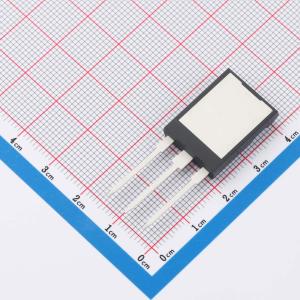

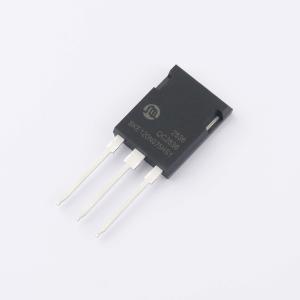

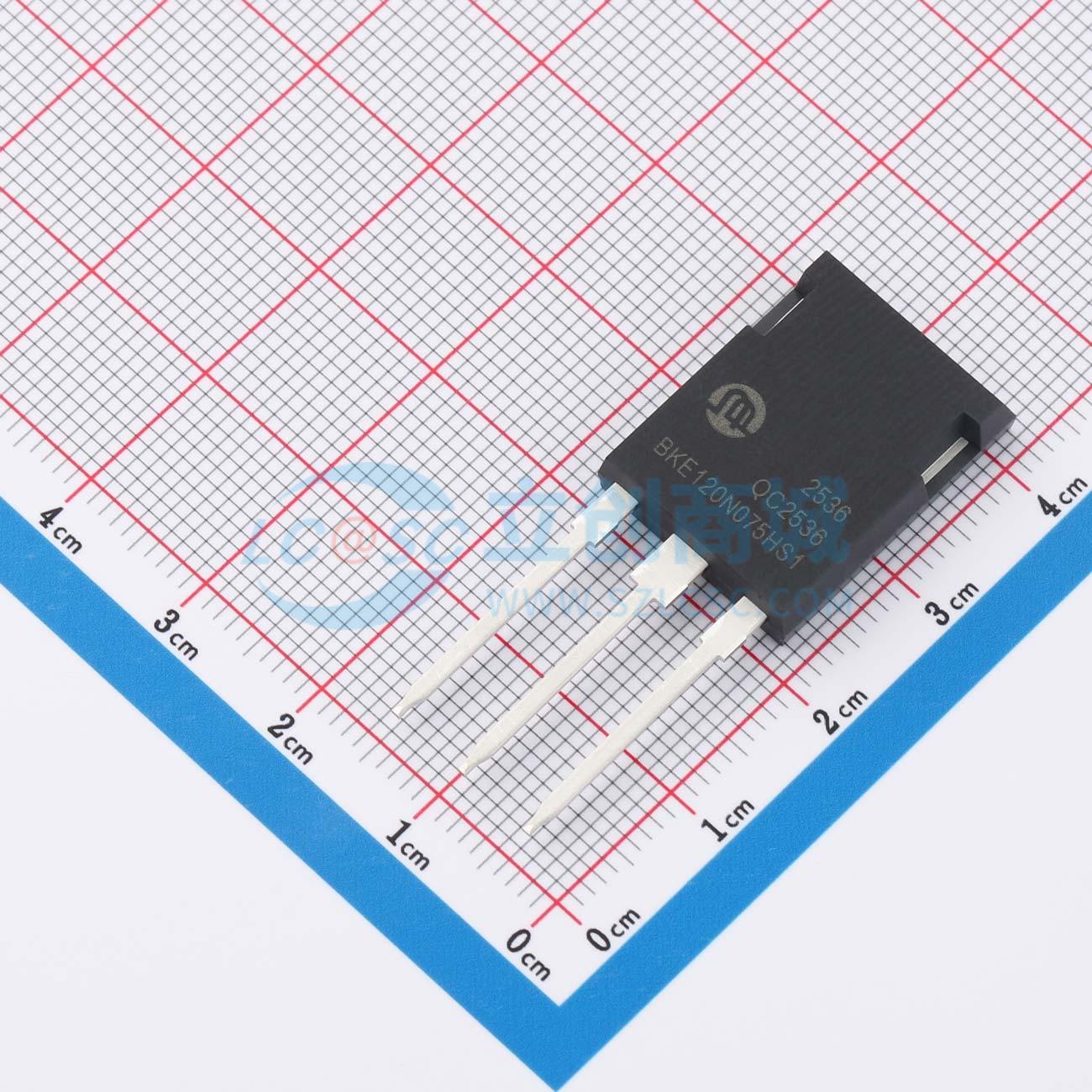

温馨提醒：图片仅供参考，商品以实物为准
BKE120N075HS1
1.2kV 150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT单管，1200V,75A
- 商品型号
- BKE120N075HS1
- 商品编号
- C52269258
- 商品封装
- TO247-3PLUS
- 包装方式
- 管装
- 商品毛重
- 8.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 883W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.2V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@2mA | |
| 栅极电荷量(Qg) | 170nC@75A,960V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.774uF@25V | |
| 输出电容(Coes) | 313.8pF | |
| 反向传输电容(Cres) | 36.72pF | |
| 开启延迟时间(Td(on)) | 93ns | |
| 关断延迟时间(Td(off)) | 109ns | |
| 导通损耗(Eon) | 2.4mJ | |
| 关断损耗(Eoff) | 2.8mJ | |
| 反向恢复时间(Trr) | 90ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
BKE120N075HS1是一款采用先进技术的Trench FS IGBT，实现了极低的栅极电荷。它通过优化的栅极电荷管理实现了显著更高的效率，同时其用户友好的设计提供了低EMI和降低的开关损耗等优势。
商品特性
- 最大结温Tvjmax = 175°C
- 低饱和电压VCEsat = 2.20 V，条件为Tvj = 25°C
- VCEsat具有正温度系数，适用于并联应用
应用领域
- 不间断电源
- 太阳能逆变器
- 储能系统
