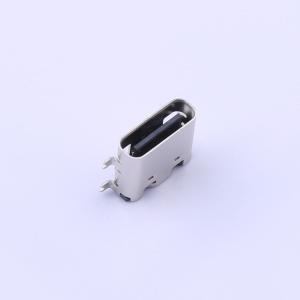

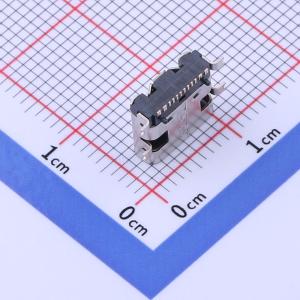

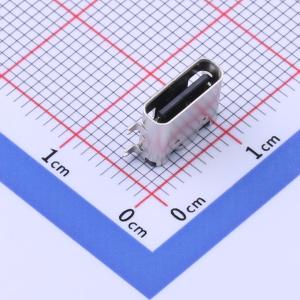

TYPE-C-31-M-22
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | - | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 100V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 7.68mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -30℃~+85℃ |
商品概述
材料规格：
- 外壳：LCP，UL94 V - 0等级
- 触点：铜合金
- 中间板：不锈钢
电镀规格：
- 触点：整体镀镍，最小厚度50微英寸；接触功能区镀金（镀金厚度遵循产品编号）；焊接区闪镀金
- 前壳：整体镀镍，最小厚度30微英寸
机械性能：
- 插入力：5~20N
- 拔出力：8~20N
- 耐久性：10000次循环
电气性能：
- 额定电流：5A
- 额定电压：20V
- 绝缘电阻：最小100MΩ
- 介电耐压：交流100V，持续1分钟
- 低接触电阻：初始40mΩ，之后50mΩ
环境性能：
- 工作温度：-30°C~+85°C
- 推荐PCB布局（元件面），PCB布局公差为±0.05
