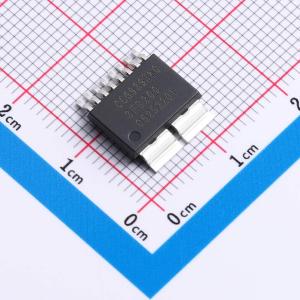

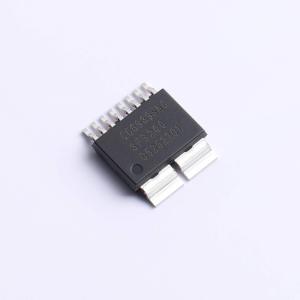

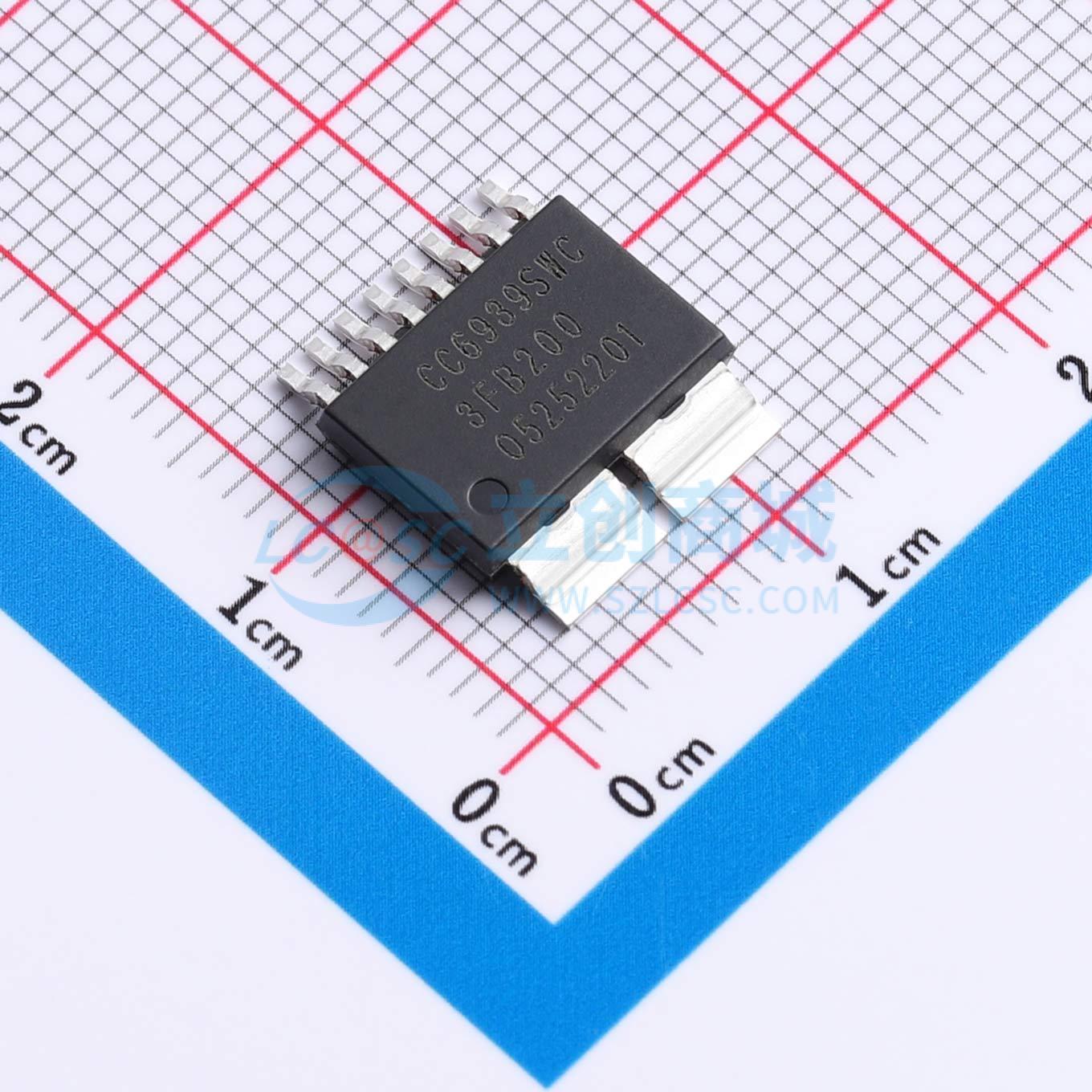

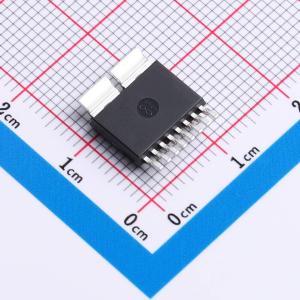

CC6939SWC-3FB200
高性能霍尔效应电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6939SWC-3FB200
- 商品编号
- C52209716
- 商品封装
- SOW-10
- 包装方式
- 编带
- 商品毛重
- 0.8855克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±200A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 5000Vrms | |
| 灵敏度 | 6.6mV/A | |
| 待机电流 | 19mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 450kHz | |
| 电流端电阻 | 0.14mΩ | |
| 响应时间(tr) | 600ns | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；双向检测；欠压锁定 |
商品特性
- 基准具有内置VREF输出、外部VREF输入两种模式：内置VREF输出模式时，VOE可编程至<5mV；外部VREF输入模式时，VOUT静态输出电压和其保持一致
- 测量电流量程：50A，80A，100A，108A，150A，200A
- 低噪声，单端模拟输出
- 隔离耐压高，导线引脚到信号引脚有5000VRMS的安全隔离电压；1591VRMS的基本绝缘，795VRMS的加强绝缘
- 低损耗，导线电阻0.14mΩ
- 带宽高，可达450kHz，阶跃响应时间0.6us；常温误差±1%，灵敏度温漂可达±2.5%
- 温度稳定性好，采用霍尔信号放大电路和温度补偿电路
- 差分霍尔结构，抗外部磁干扰能力强
- 抗机械应力强，磁参数不会因为受外界压力而偏移
- ESD (HBM) 4kV， ESD (CDM) 2kV， LU 500mA
应用领域
- 电机控制
- 负载监测系统
- 开关电源
- 过流故障保护
- 光伏新能源
