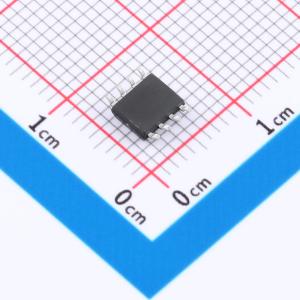

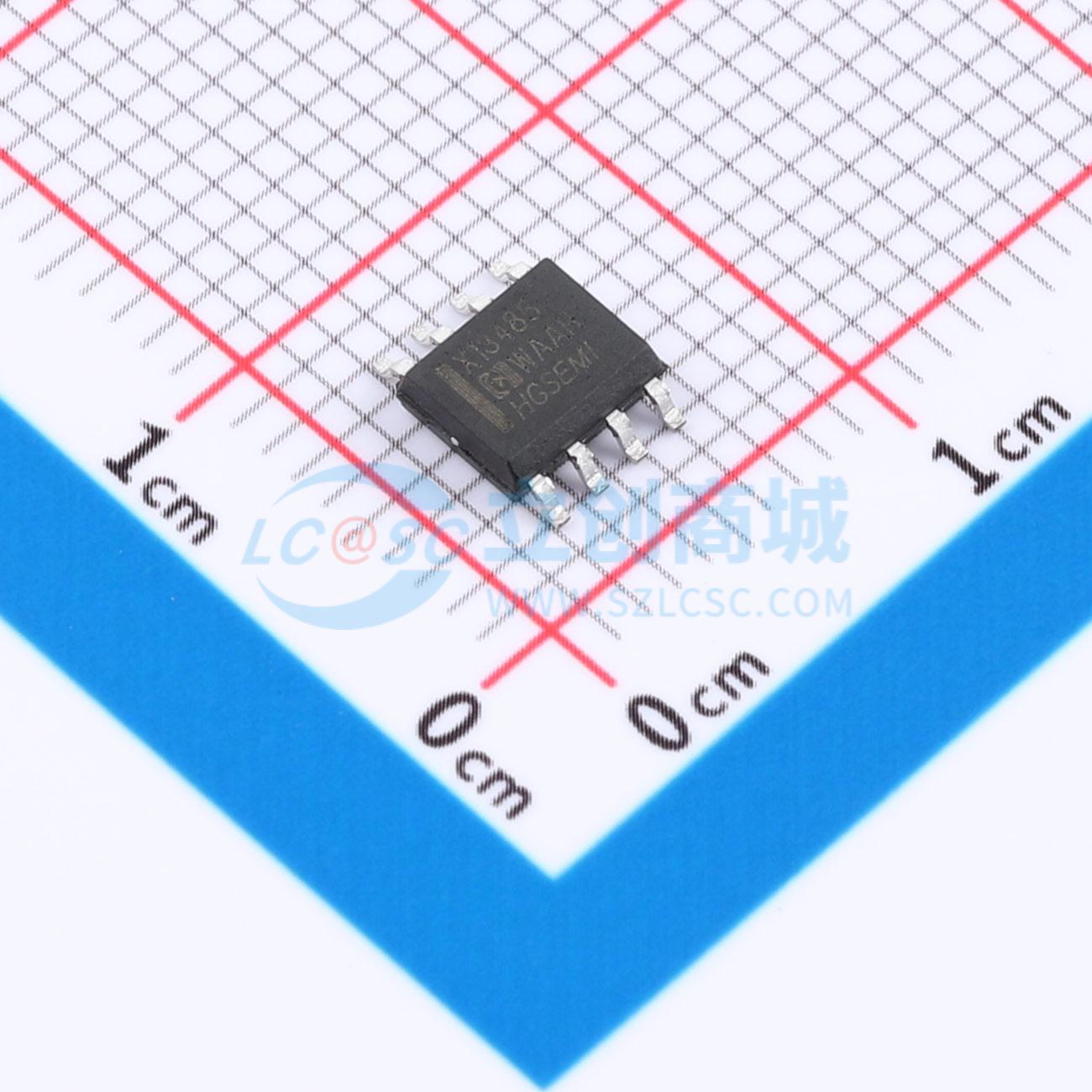

温馨提醒：图片仅供参考，商品以实物为准
MAX13485EIM/TR
ESD保护、故障安全、热插拔RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.0V~5.5V,±15KV ESD-Protected, Fail-safe,ot-Swap,RS-485/RS-422 Transceivers
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX13485EIM/TR
- 商品编号
- C52204738
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | - | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX13485 是一款工作电压范围为 3.0V ~ 5.5V、具备 ±15kV ESD 保护的 RS-485/RS-422 收发器，集成一个驱动器和一个接收器。该器件包含故障安全电路，确保当接收器输入端开路或短路时，接收器输出保持逻辑高电平。如果终端匹配总线上的所有发送器均被禁用（高阻态），接收器将输出逻辑高电平。MAX13485 具备热插拔能力，可消除上电或热插入期间总线上的错误瞬变。该器件采用降低摆率的驱动器，可最大限度地减少电磁干扰并降低因电缆端接不当引起的反射，从而实现高达 1Mbps 的无差错数据传输。MAX13485 非常适合半双工通信，在空载或驱动器禁用且满载时消耗的电源电流为 0.5mA。该器件具有 1/8 单位负载的接收器输入阻抗，允许总线上最多连接 256 个收发器。MAX13485 提供 SOP-8 和 DFN-8 封装。
商品特性
- 3.0V ~ 5.5V 工作电压
- RS-485/RS-422 I/O 引脚提供高达 ±15kV 人体模型的扩展 ESD 保护
- 真正的故障安全接收器，同时保持与 EIA/TIA-485 标准的兼容性
- DE 和 RE 引脚具备热插拔输入结构
- 增强的摆率限制有助于实现无差错数据传输
- 低电流关断模式
- 允许总线上最多连接 256 个收发器
- 提供行业标准的 SOP-8 和 DFN-8 封装
应用领域
- 电表
- 照明系统
- 工业控制
- 电信
- 安全系统
- 仪器仪表
- Profibus
