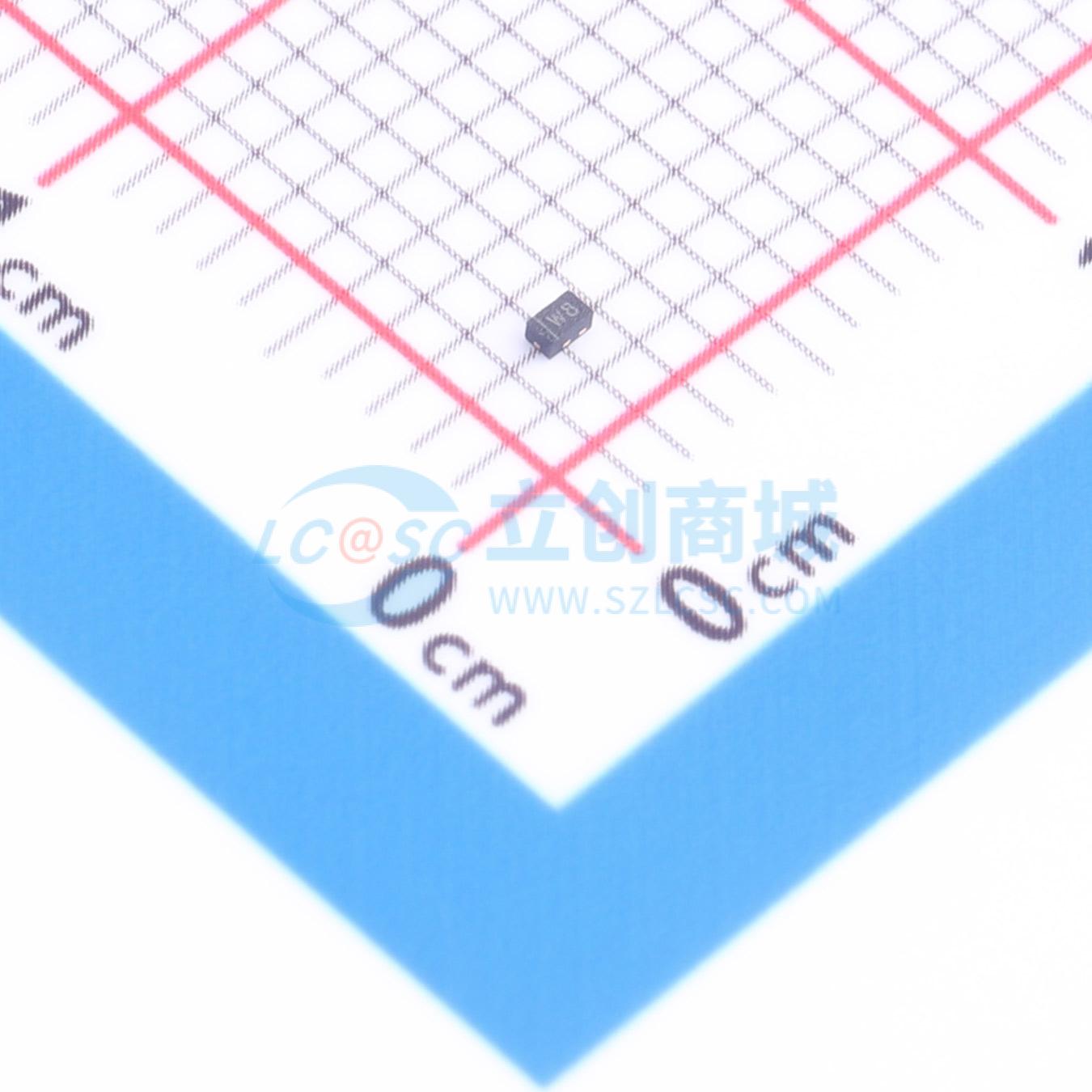

温馨提醒：图片仅供参考，商品以实物为准
1N4148WL2
高速开关表面贴装二极管，适用于便携式设备和移动应用，具有低正向压降、低反向泄漏和高可靠性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该开关二极管适用于电源转换、信号切换及电路保护等电子设备
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- 1N4148WL2
- 商品编号
- C52204446
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 100mA | |
| 直流反向耐压(Vr) | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.2V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 1uA | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | -55℃~+125℃ |
商品概述
DSD4148V10 主要设计用于保护通信设备的线圈。其低正向压降、低反向漏电流和高可靠性，为设计提供一流的保护性能。凭借其超高速、高可靠性和低损耗特性，该器件非常适用于便携式设备、移动应用、钳位保护、LCD 及键盘背光。
商品特性
- 小型封装外形尺寸：标称 0.039英寸 × 0.024英寸 (1.0×0.6 mm)
- 低封装高度：标称 0.019英寸 (0.5 mm)
- 低正向压降
- 峰值反向电压：80.0V
- 低反向漏电流
- 快速反向恢复时间：4ns
- 高可靠性
- 完全无铅且符合 RoHS 标准
应用领域
- 反向保护二极管
- 开关二极管
- 钳位保护
