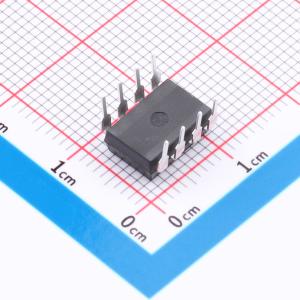

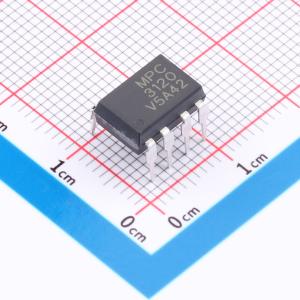

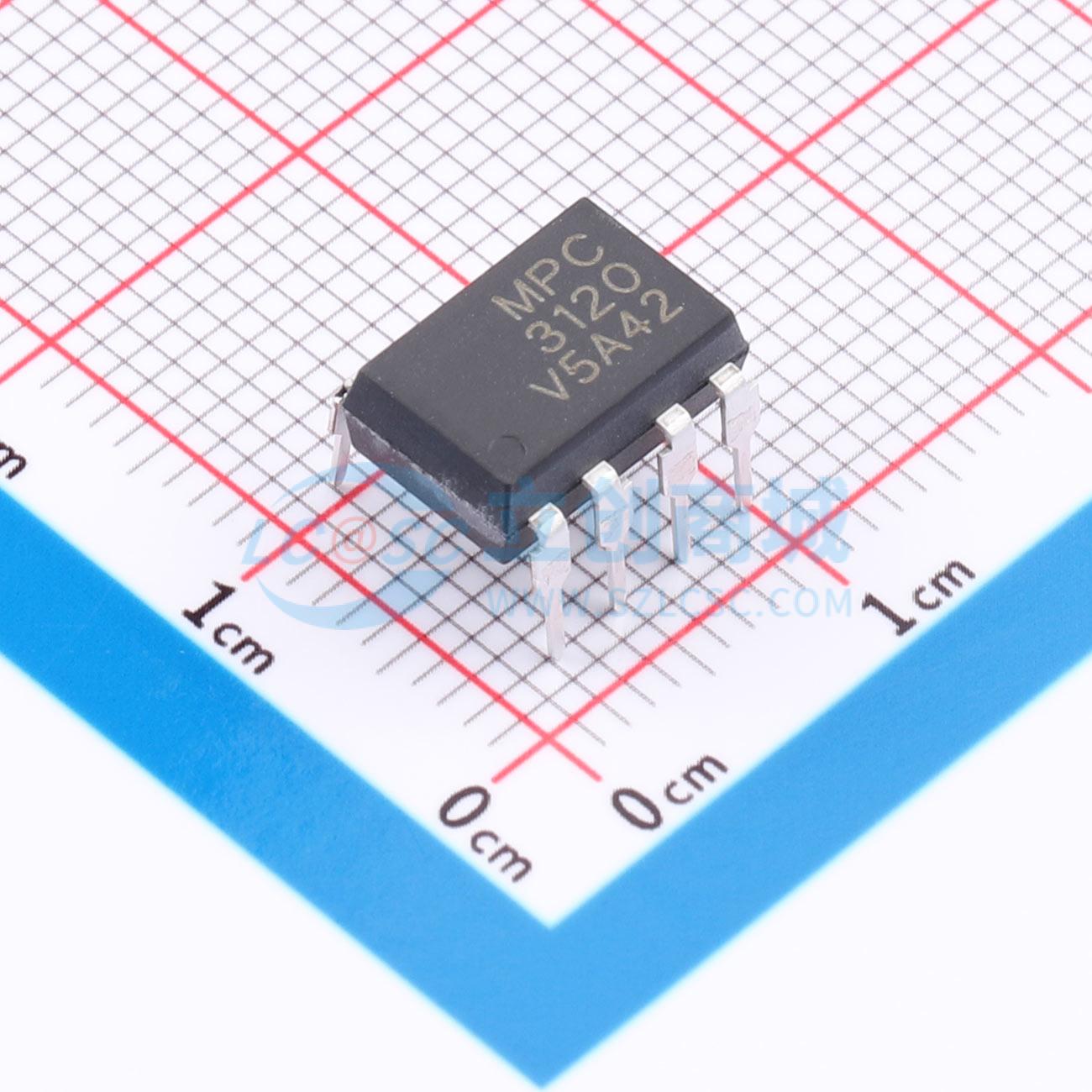

MPC3120-GV
DIP8封装、直流输入的栅极驱动光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入类型:DC 共模瞬变抗扰度CMTI:20kV/us 传播延迟tpLH/tpHL:500ns;500ns 电源电压:15V~30V 高抗扰度,2.5A 输出电流,门极驱动器光耦合器 MP3120 是一款 2.5A 输出电流门极驱动光耦合器,能够驱动大多数 1200V/100A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用IGBT和MOSFET的快速开关驱动
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC3120-GV
- 商品编号
- C52200865
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.069444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | - | |
| 通道数 | - | |
| CMTI(kV/us) | - | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | - | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+100℃ | |
| 正向压降(Vf) | 1.36V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | - | |
| 下降时间(tf) | 30ns | |
| 输入侧工作电压 | - | |
| 上升时间(tr) | 70ns | |
| 功能特性 | - |
商品概述
MPC3120系列将AlGaAs红外发射二极管作为发射器,该发射器与集成电路和功率输出级光耦合,采用塑料DIP8封装,并提供不同的引脚成型选项。
商品特性
- 高隔离度5000 VRMS
- 直流输入,带高速驱动器
- 工作温度范围 -40 °C ~ 100 °C
- 轨到轨输出
- 符合REACH和RoHS标准
- 无卤素(可选)
- MSL等级1
- 符合以下法规认证:UL-UL1577、VDE-EN60747-5-5(VDE0884-5)、CQC-GB4943.1-2022
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源
- 工业逆变器
- 交流/无刷直流电机驱动
