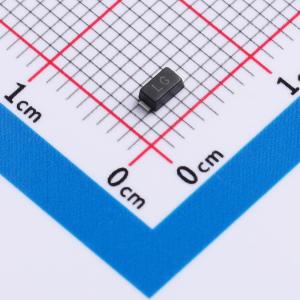

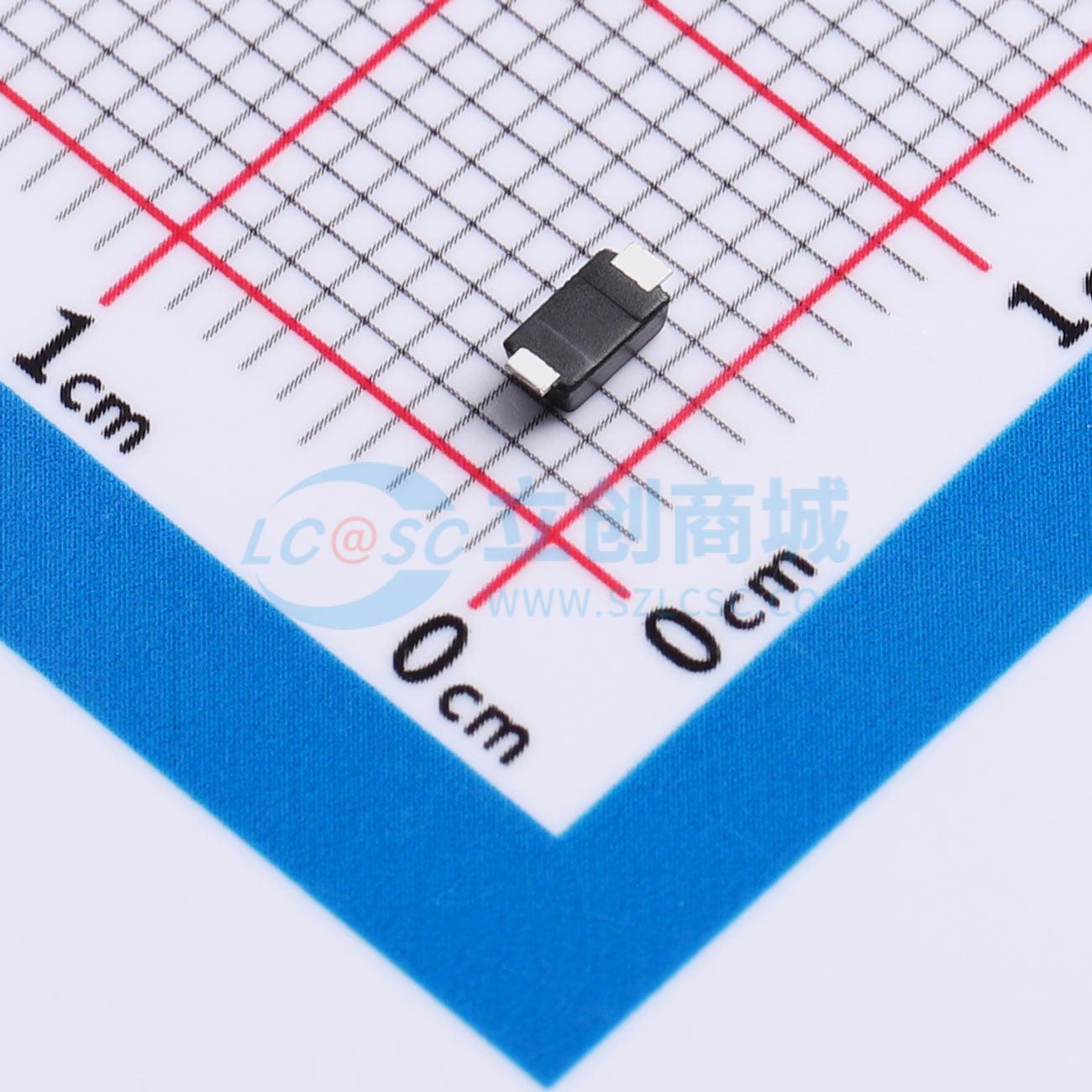

SMF120CA
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 120V | |
| 钳位电压 | 193V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 147V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMF系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低漏电流
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有200W的峰值脉冲功率能力
- 快速响应时间
- 12V以上的典型反向电流小于5μA
- 高温焊接：引脚在260°C下可承受40秒
- 典型最大温度系数ΔVBR = 0.1%xVBR @ 25°CxΔT
- 塑料封装符合UL 94V - 0阻燃等级
- 雾面镀锡无铅
- 无卤素且符合RoHS标准
- 典型故障模式为因过压或过流导致短路
- 符合IEC 61000 - 4 - 2标准，静电放电抗扰度为30KV（空气）、30KV（接触）
应用领域
-电信-计算机-工业-消费电子应用
