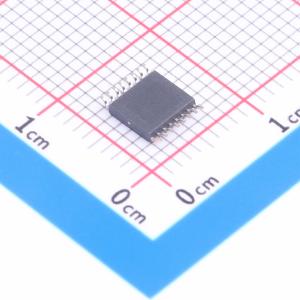

TPUL2T323PWRQ1

TPUL2T323-Q1 是汽车类双路可重触发扩展 RC 定时单稳态多谐振荡器。TPUL2T323-Q1 器件包含两个独立的扩展脉冲宽度RC 可配置可重触发单稳态多谐振荡器，专为 1.5V 至 5.5V 电压下的运行而设计。通过选择外部电阻和电容值来配置输出脉冲持续时间，其中近似输出脉冲宽度为 two ≅ 1000 × R × C。该器件具有三个输入，允许上升沿和下降沿触发，以及可以异步用于停止活动输出脉冲的清零输入(CLR)。所有输入均包括施密特触发架构，以允许慢速输入转换并改善抗噪声性。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

• 符合面向汽车应用的 AEC-Q100 标准，器件温度等级 1:-40℃ 至 +125℃，器件 HBM ESD 分类等级 2，器件 CDM ESD 分类等级 C4B
• 采用具有可湿性侧面的 QFN 封装
• RC 可配置范围为 10ms 至 880s
• 扩展脉冲宽度功能可将长脉冲宽度所需的电容值降低 1000 倍
• 对于小于 10ms 的脉冲，请使用 TPUL2G123Q1
• 脉冲宽度变化典型值为 1%，最大值为 10%
• 1.5V 至 5.5V 的宽工作电压范围
• 输入电压高达 5.5V
• TTL 与 4.5V 至 5.5V 电源兼容
• 所有输入均采用施密特触发架构
• 支持单电源电压转换，可实现升压转换及降压转换；升压转换范围包括:1.2V 至 1.8V、1.5V 至 2.5V、1.8V 至 3.3V、3.3V 至 5.0V；降压转换范围包括:5.0V、3.3V、2.5V 至 1.8V，5.0V、3.3V 至 2.5V，5.0V 至 3.3V

• 解调数字振幅移键控 (ASK) 信号
• 对系统执行固定时长的复位
• 生成固定宽度的正数字脉冲
• 检测数字信号上升沿
• 检测数字信号下降沿
• 对开关进行去抖
