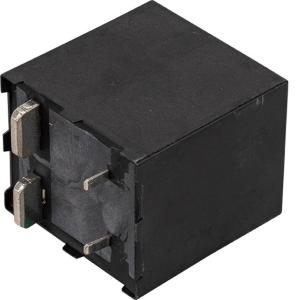

科泰172 工业继电器(带磁钢)，适用于工控设备超大功率主回路控制、储能逆变系统高压大功率回路场景，为 1 组常开型继电器24V 200A 脚位数为 4 脚

工业品

价格：￥65.43价格含税（税率13%）

品牌名称: KCOTY(科泰)
商品型号: KT172-24-1A200-E
商品编号: C52146253
商品毛重: 1克(g)

广东仓0

购买数量

个

(4个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为科泰（KCOTY），型号KT172-24-1A200-E，是带磁钢的工业继电器，专为大功率控制场景设计。

1 触点结构：1组常开型（1Form A），触点脚数为4脚；触点材质为银合金（订货标记含AgSnO₂选项，实际材质以供货为准），接触电阻≤2mΩ（DC 6V/20A条件下），确保低电阻损耗与稳定导电；接点规格200A（阻性负载下850VAC/150VDC），最大切换电流200A，最大切换电压1000VAC/200VDC，吸合时间≤30ms（额定电压下），释放时间≤25ms（施加额定电压后断开时），无负载时最大动作频率300次/分，额定负载时6次/分，满足大功率负载的精准通断需求。

2 线圈参数：额定电压24VDC，动作电压≥75%额定电压、释放电压≤10%额定电压，最大允许线圈电压为额定电压的130%（短时间过载，不可长时间施加）；线圈电阻随电压不同（24V时720Ω），功耗约3.2W，线圈通电100ms后需降至55%~60%额定电压保持。

3 性能与可靠性：绝缘电阻≥1000MΩ（500VDC条件下），介质耐压达2500VAC/分钟（接点间，触点间隙≥4.0mm）、4500VAC/分钟（线圈/接点间），绝缘性能优异；电气寿命≥1×10⁴次（负载条件：通50A 0.15s、载流200A 0.7s、断50A 0.15s，850VAC），机械寿命≥1×10⁶次（无负载）；使用环境温度-40~70℃（无凝结）、湿度20~85%RH（无凝结），抗振动（10~55Hz，双振幅1.5mm，耐久与误动作场景均适用）、抗冲击（机械耐久≥980m/s²（约100G），误动作≥98m/s²（约10G）），适应复杂工业环境；端子强度5牛/10秒静态压力（允许端子弯曲但无其他异常），可焊性满足260±5℃5s（端子头部3mm部分90%以上锡覆盖，无铅焊锡），耐热性通过10s@260℃（端子浸入锡中无异常）测试，耐温性通过-40±2℃16h+常温2h、70±5℃16h+常温2h无异常测试，重量约185克，结构紧凑。

4 附加功能与认证：带磁钢设计，增强电磁性能；通过CQC、TUV、UL等安全认证（具体认证内容以科泰提交的证书为准）；产品符合RoHS环保要求。

使用场景 APPLICATIONS

适用于工控设备的超大功率主回路控制，如大型机床、自动化生产线的动力回路通断，满足大功率负载的精准控制；适配储能逆变系统的高压大功率回路，如光伏储能电站、新能源汽车充电设施的储能单元、逆变模块的功率回路切换，保障高压大电流环境下的稳定运行；也可应用于电力系统的配电控制、重型机械设备的动力回路管理、工业电源的切换与保护等需要大电流、高电压控制的工业场景。

注意事项 PRECAUTIONS

1 安装与环境要求：非塑封继电器需防止助焊剂或污染物进入内部，避免影响电气性能；避免在强磁场环境下使用，外界强磁场会导致继电器的动作电压、释放电压等参数发生变化；使用环境温度需控制在-40~70℃（无凝结）、湿度20~85%RH（无凝结）范围内，防爆规格的产品需严格按照对应防爆认证证书规定的环境温度使用。

2 操作与维护要求：为保持继电器性能，请勿使继电器掉落或受到强冲击，建议掉落后的继电器报废；确保继电器周围不存在硅系物质（如硅橡胶、硅油、硅系涂料剂、硅填充剂等），因为硅系物质产生的含硅挥发气体可能导致硅附着于触点，引起触点接触不良；继电器的电耐久性次数可能因使用环境条件的不同而存在差异，若实际使用环境条件与认证条件不同，电耐久性能需要通过具体试验确认；产品选型责任由客户承担，科泰可提供技术支持，但客户需根据自身实际应用条件选择匹配的产品。

3 焊接与端子要求：焊接时需遵循焊锡条件（260±5℃，5s±0.5s，波峰焊），端子头部3mm需浸入锡中，避免高温时长超限；端子强度测试为5牛/10秒的任意方向静态压力，允许端子弯曲但需确保无其他异常。

4 认证与性能说明：规格书中标称的性能参数为标准测试条件下测得的初始值；产品的安全认证（CQC、TUV、UL等）具体内容以科泰提交的认证证书为准；产品符合RoHS环保要求，包装方式与装箱数量以实际供货为准。
