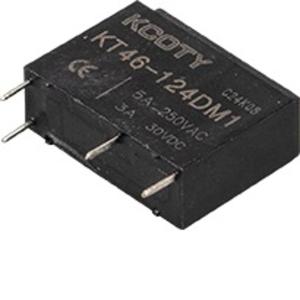

科泰 KT46 DC24V 5A 常开型微型继电器 4 脚 0.2W 微型执行元件控制、自动化仪器信号控制用于工业检测仪器的 24V信号回路通断、储能电池组微型监测回路、储能变流器（PCS）低压辅助
- 工业品
价格：￥2价格含税（税率13%）
- 品牌名称
- KCOTY(科泰)
- 商品型号
- KT46-124DM-SS
- 商品编号
- C52146234
- 商品毛重
1克(g)
广东仓49
购买数量
个
(100个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

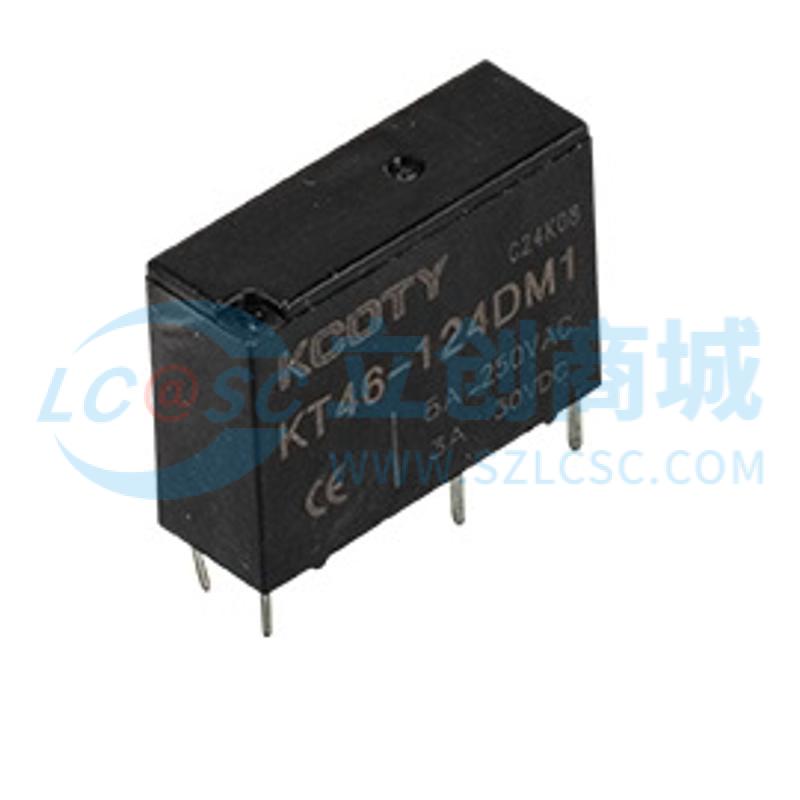

品牌型号：科泰（KCOTY）品牌，型号KT46 - 124DM - SS，为微型继电器，外形尺寸20.4×7×14.7mm，重量约3g，结构紧凑，4脚设计便于电路连接。
1
电气参数：额定电压DC24V，线圈功耗约0.2W，线圈电阻2880Ω±10%；动作电压为额定电压的75%，释放电压为额定电压的10%，最大允许线圈电压为额定电压的90%~130%（仅短时间过载，禁止长时间施加）。
2
触点性能：触点类型为1组常开型（1 Form A），触点材质为银合金，接触电阻≤100mΩ（DC6V/1A条件下）；接点额定负载5A/250VAC、5A/30VDC（阻性负载），最大切换电流5A，最大切换电压270VAC/30VDC；吸合时间≤20ms，释放时间≤10ms，无负载时最大动作频率300次/分，额定负载时6次/分，响应速度快，切换能力稳定。
3
可靠性与寿命：绝缘电阻≥1000MΩ（500VDC测试），介质耐压接点间750VAC/分钟、线圈与接点间4000VAC/分钟；温升控制优异，线圈（阻性法、触点电流0.1A）和触点（测温法、触点电流5A）温升均≤50℃；电气寿命（5A/250VAC/30VDC负载）≥1×10^5次，机械寿命（无负载）≥1×10^6次；使用环境温度范围-40~105℃（无凝结），湿度20~85%RH（无凝结），抗振动（10~55Hz、双振幅1.5mm）和抗冲击（耐久约100G、误动作约10G）性能良好，适应复杂工业环境。
4
合规与工艺：符合RoHS环保要求；端子强度达5牛/10秒（任意方向静态压力，端子弯曲可接受）；可焊性优异，260±5℃下5秒内端子头部3mm区域90%以上面积可被无铅焊锡覆盖；耐热性佳，260℃下5秒浸入锡中无异常，焊锡条件为260℃±0.5秒（波峰焊）。
使用场景 APPLICATIONS
工业检测仪器：用于24V信号回路通断控制，精准切换传感器信号、数据监测回路等，保障检测仪器信号传输的准确性与稳定性，如工业传感器数据采集、质量检测设备的信号回路管理。
1
储能系统：适配储能电池组微型监测回路，实时监测电池电压、电流、温度等信号的回路通断；也可用于储能变流器（PCS）低压辅助回路，实现PCS低压侧的信号控制与辅助电路切换，保障储能系统稳定运行。
2
自动化设备：作为微型执行元件控制、自动化仪器信号控制的核心元件，在PLC控制系统、工业控制器、自动化生产线中，实现信号精准传递与回路切换，驱动执行元件动作或监测设备运行状态。
3
微型控制场景：适用于对体积、功耗要求严格的微型监测回路，如小型电子设备的信号控制、低功耗监测系统（如便携式检测仪器、微型传感器节点）的回路切换，凭借5A负载能力、0.2W低功耗及紧凑结构，满足微型化、低功耗的控制需求。
注意事项 PRECAUTIONS
环境与防护：密封型继电器（本产品为S密封型）需确保安装环境清洁，避免灰尘、杂质侵入；非塑封继电器（若有）需防止助焊剂或污染物进入内部。
1
磁场与干扰：避免在强磁场环境下使用，外界强磁场会改变继电器动作、释放电压等参数，影响控制精度。
2
选型责任：科泰无法评定所有应用场景的性能参数，客户需根据实际使用条件（负载、环境等）选型，选型责任由客户承担；有疑问可联系科泰获取技术支持，但最终选型由客户负责。
3
电压与寿命：最大允许线圈电压仅可短时间过载，禁止长时间施加；继电器电耐久性因使用环境不同有差异，认证证书外的电耐久性能需通过试验确认。
4
机械防护：避免继电器掉落或受强冲击，掉落的继电器建议报废，防止内部结构损坏；继电器周围禁止存在硅系物质（如硅橡胶、硅油、硅系涂料剂、硅填充剂等），含硅挥发气体易附着触点，导致接触不良。
5
焊接工艺：焊接时遵循可焊性要求，260±5℃下5秒内完成，端子头部3mm区域需90%以上被无铅焊锡覆盖；耐热性试验条件为260℃下5秒浸入锡中，焊接过程严格控制温度与时间，避免损坏继电器；端子强度试验为5牛/10秒任意方向静态压力，安装时避免过度施力，端子弯曲可接受但需保证电路连接可靠。
6
环保与防爆：产品符合RoHS要求，使用与废弃需遵循环保法规；防爆规格产品的使用环境温度需严格按防爆认证证书执行。
