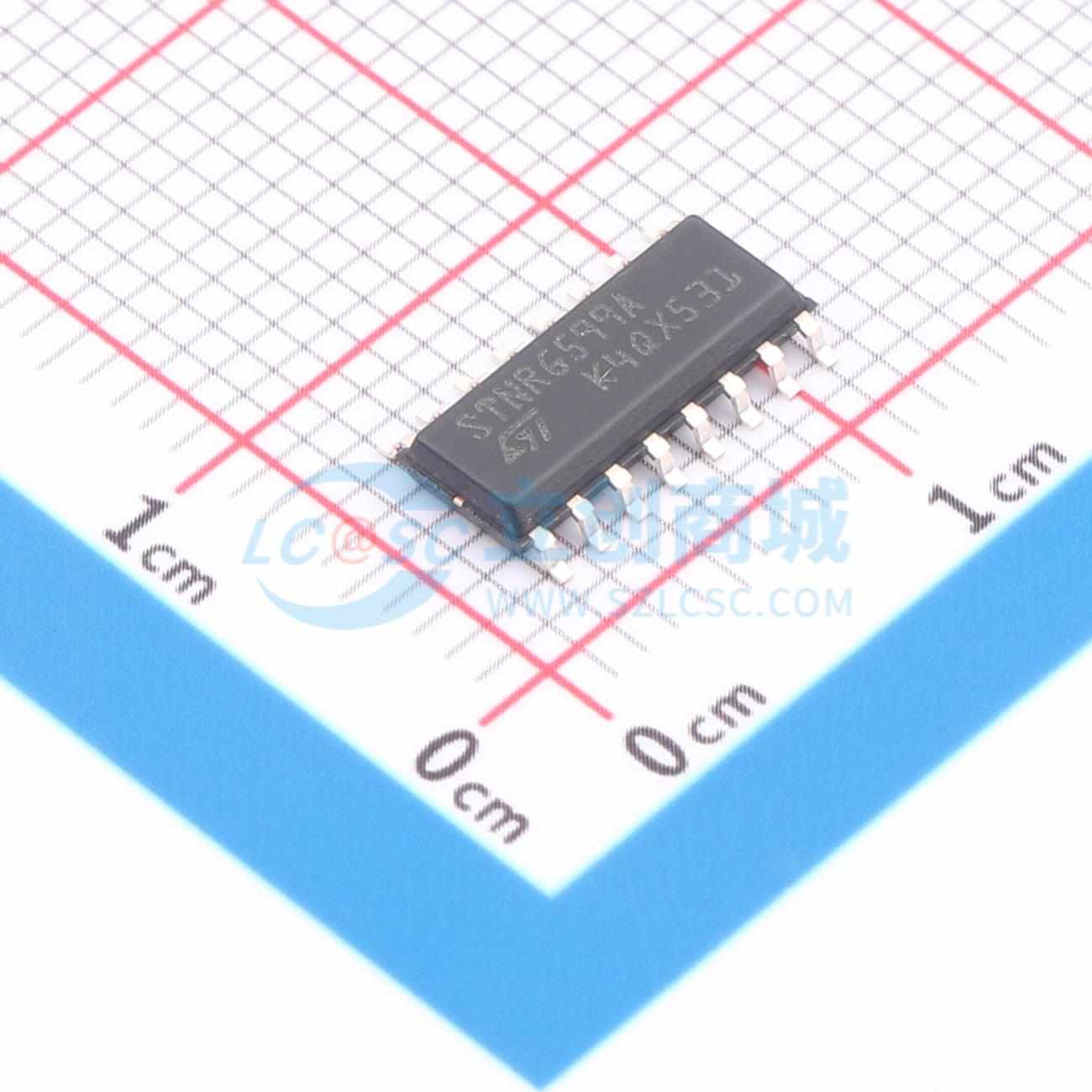

温馨提醒：图片仅供参考，商品以实物为准

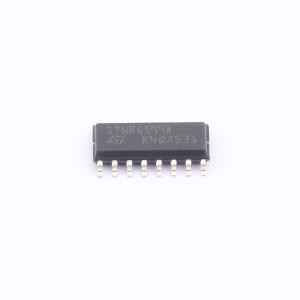

STNRG599ATR
谐振半桥控制器，具备相移控制、突发模式运行和全面保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STNRG599ATR
- 商品编号
- C52144763
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 1.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~19V | |
| 输出电流 | 800mA | |
| 耗散功率(Pd) | 0.83W |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 半桥式 | |
| 功能特性 | 欠压保护(UVP)；软启动；过流保护(OCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 反馈方式 | 副边反馈 |
商品概述
STNRG599是一款专为串联谐振拓扑设计的双端控制器，支持LLC和LCC两种配置。 该集成电路提供两个互补输出，以180°异相驱动高端和低端MOSFET。在一个开关关断和另一个开关导通之间插入的死区时间会自动调整，以适应半桥中点的过渡时间，确保在整个工作范围内实现零电压开关。 通过直接控制半桥电压和谐振槽电流之间的相移来实现输出电压（或电流）调节。这种专利控制方法称为相移控制（PSC），可增强动态性能并抑制输入电压纹波。此外，它使控制环路对LLC/LCC谐振槽中的元件公差具有较低的灵敏度。 在轻载情况下，STNRG599进入受控突发模式运行，实现间歇性转换器操作。这降低了平均开关频率并最小化空载输入功率。 STNRG599配备了全套保护功能：硬开关预防和抗容性保护、一级和二级过流保护、基于DELAY引脚的延迟关断和重启功能（用于用户可编程的过载时延迟关断并自动重启）。总体而言，OCP1、OCP2和基于DELAY引脚的功能可可靠且稳健地管理短时过流、持续过载和严重输出短路等情况。 直流欠压/过压保护不锁存。它在输入引脚LINE上实现，欠压和过压阈值之间具有恒定的迟滞。该功能可防止转换器在选定的直流输入电压范围之外运行。
商品特性
- 谐振半桥的相移控制（PSC），增强动态性能并支持宽输入电压范围运行
- 最高750 kHz的最大频率，具有自调整死区时间
- 突发模式运行可实现极低的空载输入功耗
- 全套保护功能：过流、过功率、直流欠压/过压、硬开关预防（HSP）功能，用于抗容性保护和安全启动
- 600 V轨兼容的高端栅极驱动器，集成自举二极管和高dV/dt抗扰度
- 高压启动
- X电容放电（STNRG599A）
- -300/800 mA高端和低端栅极驱动器，带UVLO下拉功能
- SO16N封装
应用领域
- LED电视、台式机和一体机电脑的开关电源
- 高功率LED照明模块
- 消费和工业开关电源
- 高端AC-DC适配器、开放式框架开关电源
