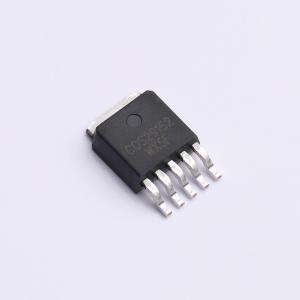

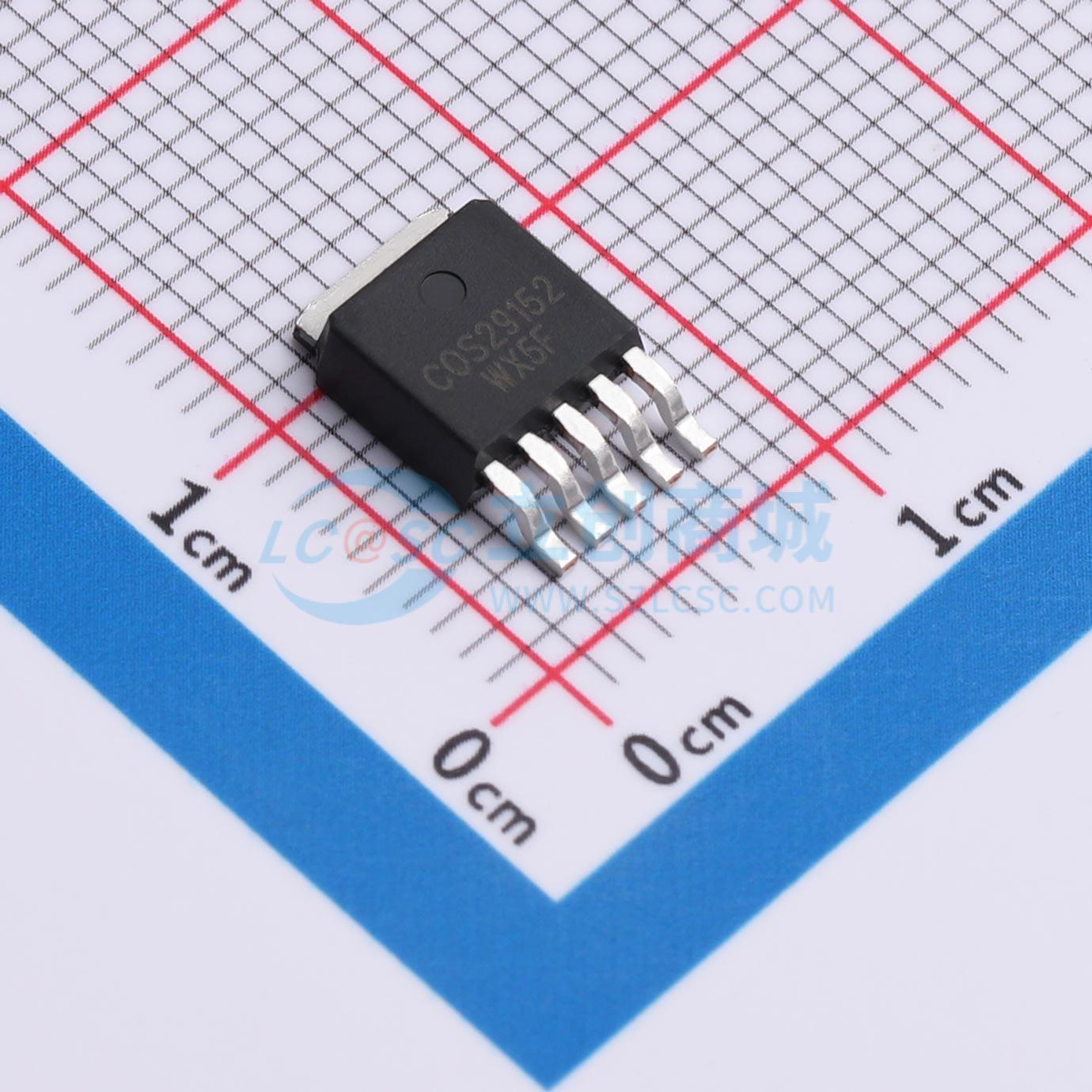

COS29152WD
高电流、高精度、低压差稳压器，具备过流、反极性等保护功能，适用于汽车电子等领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低压降稳压器，1.5A，带使能，过温过压过流保护。
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS29152WD
- 商品编号
- C52121574
- 商品封装
- TO-252-5
- 包装方式
- 编带
- 商品毛重
- 0.3819克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 26V | |
| 输出电压 | 1.25V~25V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 310mV@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 390uVrms | |
| 功能特性 | 使能控制；反极性电流保护；过流保护；热关断；输入过压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
COS2915x/2930x/2950x/2975x系列是高电流、高精度、低压差电压稳压器。这些稳压器具有350 mV至425 mV（满载）的典型压差电压和极低的接地电流。专为高电流负载设计，这些器件也适用于较低电流、压差要求极为严苛的系统，其微小的压差电压和接地电流值是重要特性。该系列稳压器提供全面的保护，防止过流故障、输入极性反接、引脚反插、过温工作以及正负瞬态电压尖峰。五引脚版本具备逻辑电平开关控制（COS29xxx）和错误标志功能，当输出偏离稳压状态时发出信号（COS29xx3）。标志状态包括输入电压过低（压差）、输出电流限制、过温关断以及输入端的极高电压尖峰。该系列器件提供3/5引脚TO-263和TO-220封装。COS2975x 7.5A稳压器还提供5引脚TO-247封装。
商品特性
- 高电流能力：COS29150/1/2/3: 1.5A；COS29300/1/2/3: 3.0A；COS29500/1/2/3: 5.0A；COS29750/1/2/3: 7.5A
- 宽输入电压范围：4~36V
- 低压差电压
- 低接地电流
- 精确的2%容差
- 极快的瞬态响应
- 错误标志信号指示输出偏离稳压状态
- 可调输出电压
- 扩展的工作温度范围：-40℃ 至 +125℃
- 提供绿色TO-263、TO-220和TO-247封装
应用领域
- 汽车电子
- 电池供电设备
- 高效线性电源
- 高效绿色计算机系统
- 开关电源的高效后级稳压器
