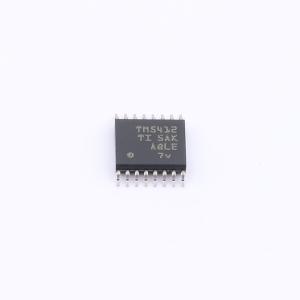

TMUX5412PWR
通用CMOS四通道单刀单掷开关，兼容1.8V逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX5412PWR
- 商品编号
- C52110480
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 75Ω | |
| 工作电压 | 4.5V~50V | |
| 导通电容(Con) | 12pF | |
| 导通时间(ton) | 320ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 130ns | |
| 带宽 | 430MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 475ps | |
| 电荷注入 | 13pC |
商品概述
TMUX541x是一款通用互补金属氧化物半导体(CMOS)开关器件，拥有四个可独立选择的1:1单刀单掷(SPST)开关通道。该器件可采用单电源(4.5V 至 50V)、双电源(±4.5V 至 ±25V)或非对称电源（例如 VDD = 37.5V，VSS = -12.5V）工作。TMUX541x支持源极(Sx)和漏极(Dx)引脚的双向模拟和数字信号，信号范围为VSS至VDD。TMUX541x的开关通过SELx引脚上的逻辑控制输入进行控制。TMUX541x具有先断后通切换特性，可用于交叉点和多路复用应用。TMUX541x属于通用开关和多路复用器器件系列，可应用于广泛的场景，同时降低BOM成本。
商品特性
- 双电源范围:±4.5V 至 ±25V
- 单电源范围:4.5V 至 50V
- 支持非对称双电源
- 兼容1.8V逻辑
- 导通电阻典型值21Ω
- 导通电容典型值12pF
- 导通电阻平坦度典型值0.005Ω
- 导通漏电流典型值0.002nA，最大值40nA
- 电荷注入典型值13pC
- 工作温度范围:-40℃ 至 +125℃
- 轨到轨工作
- 双向工作
- TMUX5413支持先断后通切换
应用领域
- 采样保持电路
- 反馈增益切换
- 信号隔离
- 半导体测试设备
- 可编程逻辑控制器(PLC)
- 工厂自动化与控制
- 专业音频设备
- 实验室、分析和便携式仪器仪表
- 数据采集系统(DAQ)
- 光学测试设备
