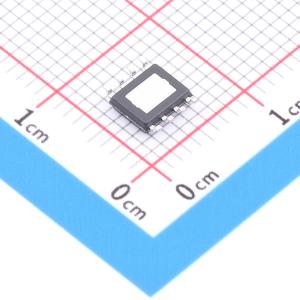

温馨提醒：图片仅供参考，商品以实物为准

HT7166SPER

全集成同步升压转换器，适用于便携式系统，具备自适应恒定关断时间峰值电流控制拓扑，有PWM和PFM模式及多种保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 嘉兴禾润
商品型号: HT7166SPER
商品编号: C52109611
商品封装: SOP8-PP
包装方式: 编带
商品毛重: 0.144643克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；逐波限流；过流保护

商品概述

HT7166是一款高功率密度、全集成同步升压转换器，集成了16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效率、小尺寸的解决方案。该器件具有2.7V至13V的宽输入电压范围，可支持单节或两节锂电池应用，具备10A开关电流能力，并能提供高达13V的输出电压。HT7166采用自适应恒定关断时间峰值电流控制拓扑来调节输出电压。在中等至重负载条件下，它工作在PWM模式；在轻负载条件下，则工作在可提升效率的PFM模式。此外，该器件还提供14V输出过压保护、逐周期过流保护和热关断保护。

商品特性

输入电压范围VIN：2.7V至13V
输出电压范围VOUT：4.5V至13V
开关峰值电流限制：高达10A
高转换效率：93%（VIN = 7.4V， VOUT = 12V， IOUT = 3A）；92%（VIN = 3.6V， VOUT = 9V， IOUT = 1A）
轻载时采用PFM调制模式
关断期间功耗低，关断电流为1.0μA
固定开关频率
固定软启动时间
输出过压保护（14V）、逐周期过流保护、热关断保护
无铅封装，型号SOP8-PP

应用领域

无线音箱
便携式音箱
快充移动电源
电子烟
USB Type-C电源接口
POS终端
平板电脑/笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~13.2V
	输出电压	4.5V~13.8V
	输出电流	10A
	开关频率	660kHz
	工作温度	-40℃~+85℃
