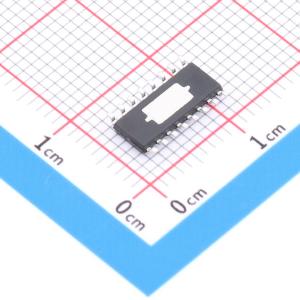

温馨提醒：图片仅供参考，商品以实物为准

HT326CSPER

免电感滤波D类立体声音频功放，具备扩频功能和多种保护电路

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 嘉兴禾润
商品型号: HT326CSPER
商品编号: C52108876
商品封装: ESOP16
包装方式: 编带
商品毛重: 0.274866克(g)

商品参数

商品概述

HT326是一款立体声高效D类音频放大器，在单声道PBTL模式下可驱动扬声器达50W/4Ω。在立体声BTL模式下，它也能提供2×33W/8Ω的功率输出。其先进的扩频控制EMI抑制技术，使得仅需使用廉价的铁氧体磁珠滤波器即可满足EMC要求，从而降低系统成本。HT326具备全面的故障保护功能，包括过压、欠压、过热、直流检测和过流保护，并可向处理器报告故障状态，以防止器件损坏。

商品特性

2×20W (VDD=14.5V, RL=4Ω, THD+N=1%)
2×33W (VDD=22V, RL=8Ω, THD+N=10%)
50W (VDD=22V, RL=4Ω, THD+N=1%)
输出功率（BTL模式）
输出功率（PBTL模式）
单电源宽电压供电：4.5V~22V
效率 > 90%
差分/单端模拟输入，BTL或PBTL输出
增益：32dB
扩频开关频率，实现免电感滤波
集成自保护电路，包括过压、欠压、过热、直流检测和过流保护，并支持错误报告
ESOP16封装（LF和HF版本）
单电源系统，4.5V~22V宽电压输入范围
超过90%效率，无需散热器
扩频功能，免电感滤波
模拟差分/单端输入，输出模式立体声/单声道可选
保护功能：过压/过流/过热/欠压异常，直流检测和短路保护
无铅无卤封装，ESOP16

应用领域

条形音箱
无线音箱
消费类音频应用
电视/显示器
便携式音箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	33Wx2@8Ω；20Wx2@4Ω
	总谐波失真+噪声(THD+N)	1%

	属性	参数值
	效率	90%
	功能特性	无滤波器架构；使能/关断功能；过压保护
	工作电压	4.5V~22V
	工作温度	-40℃~+85℃
