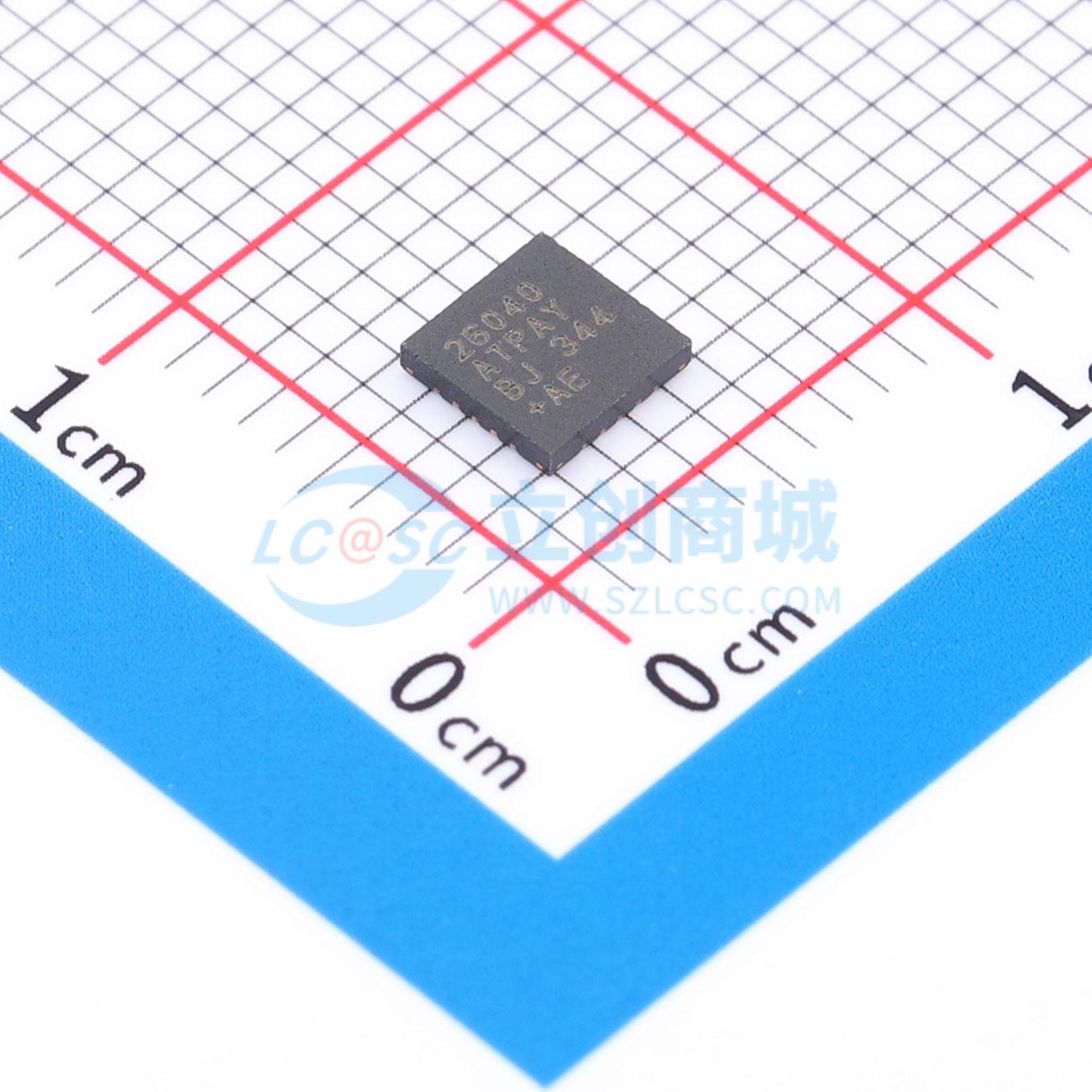

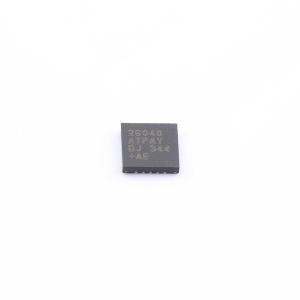

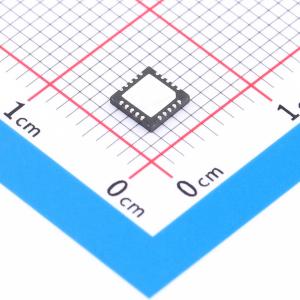

MAX26040ATPAY+
MAX26040ATPAY+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX26040ATPAY+
- 商品编号
- C52098634
- 商品封装
- QFN-20(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | 4V~12V；5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 52uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | - |
商品概述
MAX26039/MAX26040 IC是小型集成了高压侧和低压侧开关的同步降压-升压转换器系列。MAX26040设计可提供最高1.2A输出电流，输入电压范围4.5V至36V，空载时静态电流仅为52μA。该器件可提供精度±2%的输出电压，可通过观测电源良好(PGOOD)信号监控电压质量。MAX26039/MAX26040支持5V固定输出，以及4.0V至15V可编程输出范围。开关频率可在220kHz至2.2MHz之间调节，可使用更小的外部元件并降低输出纹波。MAX26040B和MAX26040D版本支持具有52μA低静态电流的跳频模式。器件支持扩频调频，可降低调制频率产生的电磁干扰(EMI)辐射发射。MAX26039/MAX26040采用小型(4mm×4mm)20引脚侧边可润湿TQFN封装，仅需极少外部元件。
商品特性
- 高压、高效率、低功耗
- 4.5V至36V电源工作范围
- 可承受最高40V输入瞬变
- EN引脚兼容3.3V至40V输入
- MAX26039最大输出电流0.6A
- MAX26040最大输出电流1.2A
- 工作温度范围-40°C至+125°C
- 提升效率，同时降低物料清单(BOM)成本和电路板占用空间
- 集成场效应晶体管(FET) H桥架构
- 支持固定输出电压
- 20引脚SWTQFN封装
- 待机模式静态电流52μA
- 关断模式最大静态电流10μA
- 工作频率范围200kHz至2.2MHz
- 跳频模式实现高效低功率运行
- 固定频率脉宽调制(PWM)模式
- 支持外部频率同步
- 降低开关频率的EMI发射
- 扩频谱功能可开启或关闭
应用领域
- 电信、服务器和网络设备
- 12V/24V工业应用
- 负载点(POL)电源
