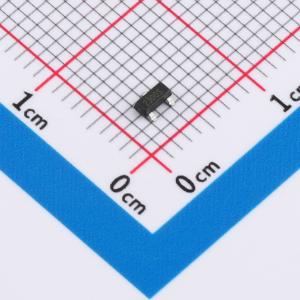

CJ3420-TP
CJ3420-TP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- CJ3420-TP
- 商品编号
- C52098263
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 19mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 4.2nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 482pF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 85pF | |
| 栅极电压(Vgs) | ±10V |
商品特性
- 20V、6A
- 当VGS = 4.5V时,RDS(导通)典型值为19mΩ
- 当VGS = 2.5V时,RDS(导通)典型值为22mΩ
- SOT23封装
应用领域
- 电池保护
- 负载开关
- 电源管理
