- 引脚图
- 焊盘图

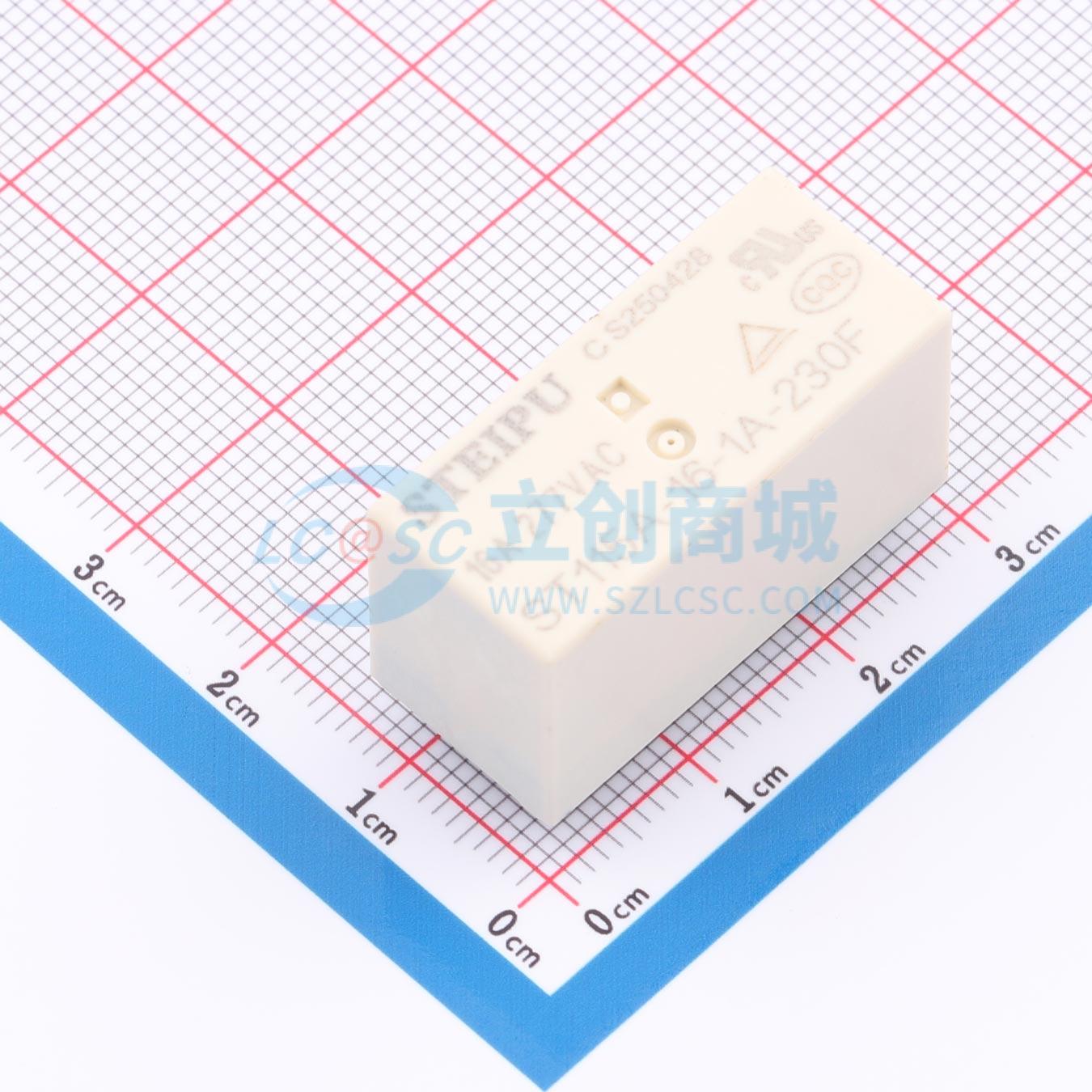

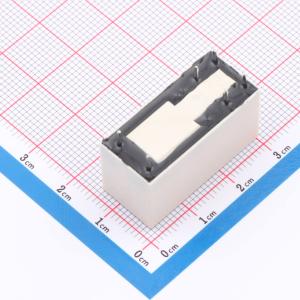

温馨提醒：图片仅供参考，商品以实物为准
ST115A-16-1A-230F
G2RL,G5RL，HF115F型，1组常开16A交流线圈230V交流控制继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 230VAC交流线圈电压，1组常开，16A额定负载
- 品牌名称
- STEIPU(斯泰普)
- 商品型号
- ST115A-16-1A-230F
- 商品编号
- C52097462
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 15.410526克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 230V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 16A@277VAC | |
| 最大切换电压 | 440V@AC | |
| 额定线圈功率 | - | |
| 触点材料 | 银合金 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 16A | |
| 线圈类型 | - | |
| 线圈电阻 | 32.5kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | - | |
| 释放时间 | - | |
| 工作温度 | -40℃~+70℃ |
商品特性
- 16A负载开闭能力
- 交流线圈类型
- 爬电距离：10mm
- 低高度：15.7mm
- 5kV介电强度（线圈与触点之间）
- 可选塑料密封型和耐助焊剂型
- UL绝缘系统：F级可选
- 环保产品（符合RoHS标准）
- 尺寸：29.0×12.7×15.7mm
应用领域
- 家用电器
- 自动化系统
- 电气设备
- 仪器
- 仪表
