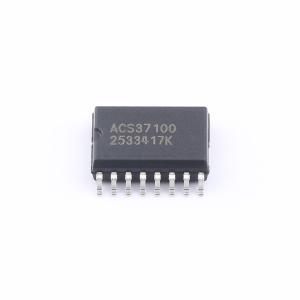

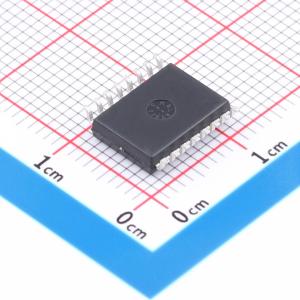

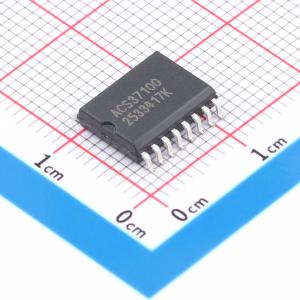

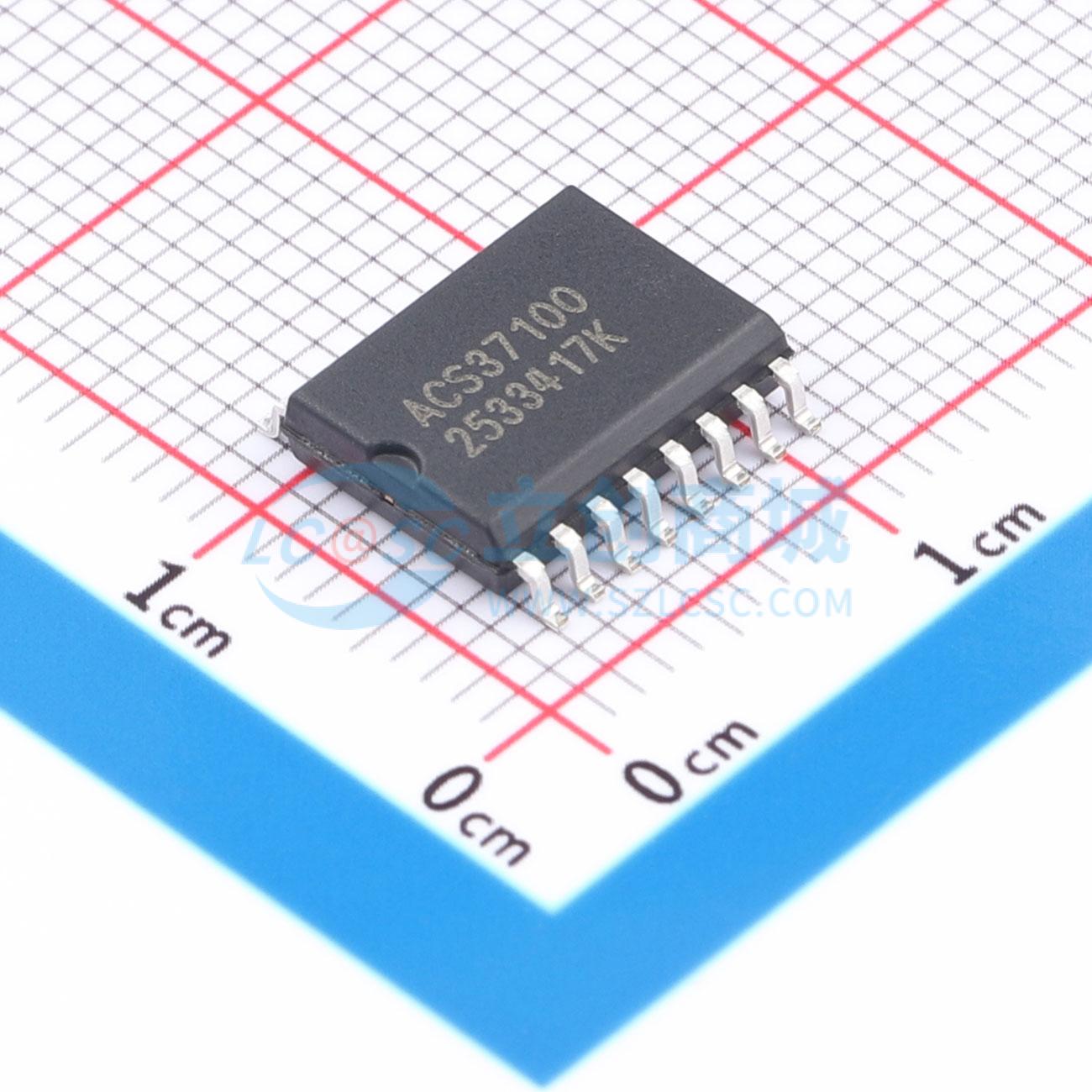

ACS37100LMATR-025B3

ACS37100是一款采用SOICW - 16封装的全集成式隧道磁阻（TMR）电流传感器，出厂时已进行校准，可在整个工作范围内提供高精度，无需客户编程。 内部结构通过磁耦合将导体中电流产生的磁场与单片TMR集成电路相连，实现高隔离。电流由两个TMR电桥进行差分感应，可消除干扰共模磁场。该集成电路与集成电流导体无物理连接，在初级信号引脚之间提供5000 VRMS的隔离电压。此高额定值在封装的初级和次级信号引脚之间提供了1097 VRMS（MA封装）的基本工作电压。SOICW - 16 MA封装的导体电阻为1.2 mΩ。 ACS37100集成了快速可调过流故障功能，可为系统保护提供硬件短路检测。该器件还集成了一个电压参考输出（VREF），可提供与0 A输出电压相对应的稳定电压，以便对输出进行差分测量。 引线框架采用100%哑光锡镀层，与标准无铅（Pb）印刷电路板组装工艺兼容。器件内部无铅。 该器件输出模拟信号vOUT，在规定范围内，该信号随双向交流或直流初级电流IP线性变化。

• 隧道磁阻（TMR）感应元件
• 高工作带宽，适用于快速控制回路或监测高速开关电流
  • 直流至10 MHz带宽
  • 典型响应时间50 ns
• 高精度和低噪声
  • 温度范围内灵敏度误差±2%
  • 温度范围内最大失调电压±8 mV
  • 输入参考噪声26 mARMS
  • 3.3 V非比例电源操作
  • 多种增益选项
  • 差分感应，不受外部磁场影响
• VREF输出电压，适用于嘈杂应用环境中的差分布线
• 过流故障输出，具有可调故障阈值，可实现快速开漏过流检测
• 经UL认证，高度隔离的紧凑型表面贴装封装
• 提供16引脚SOICW封装：MA（8 mm爬电距离）
• 宽工作温度范围，-40°C至150°C
• 0级，符合AEC - Q100汽车标准
