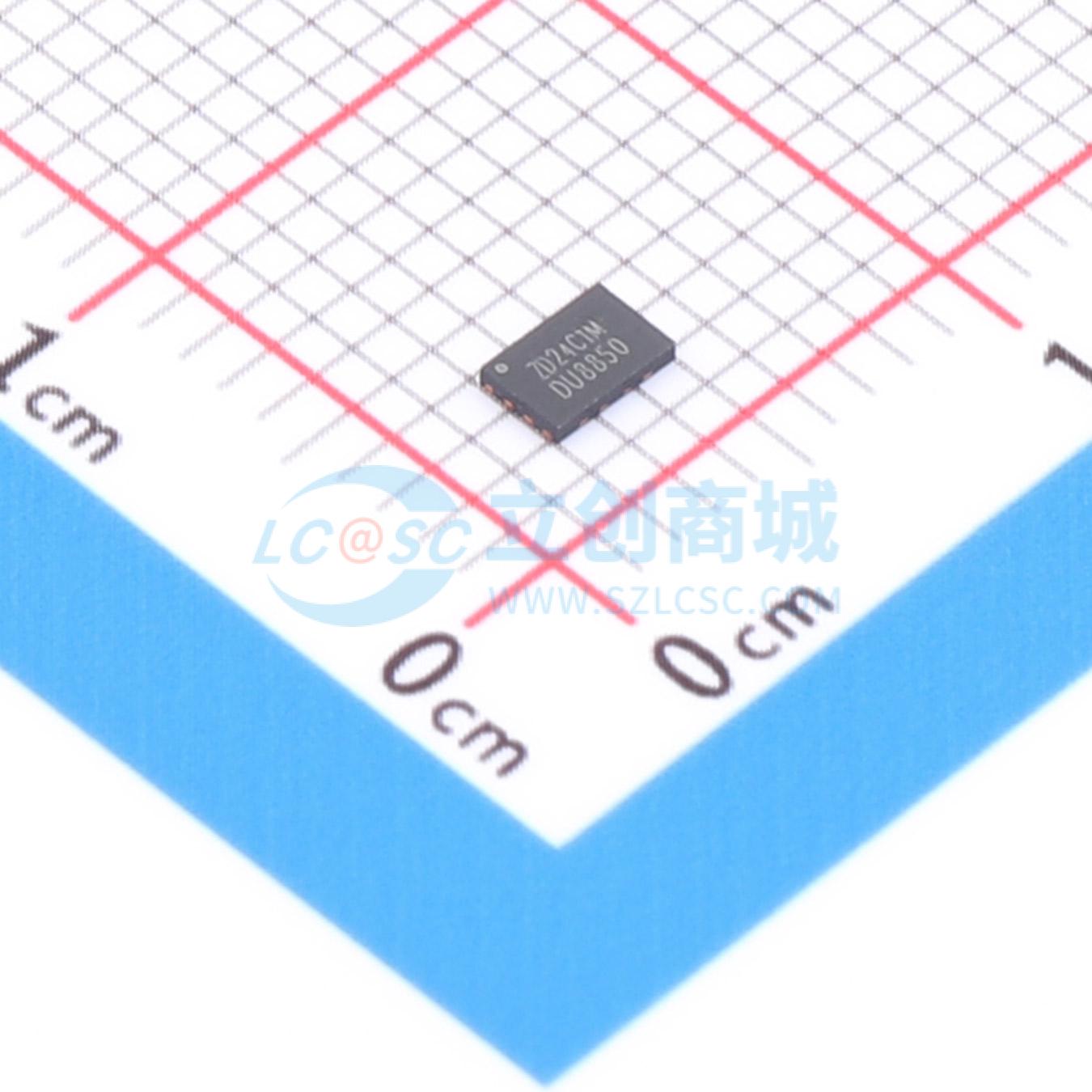

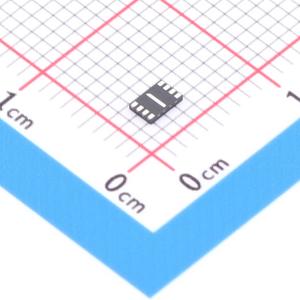

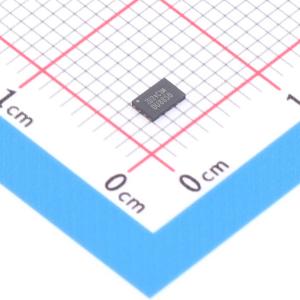

温馨提醒：图片仅供参考，商品以实物为准
ZD24C1MA-MAGMT
I2C兼容的串行EEPROM，低电压操作，具备多种读写模式和硬件数据保护，高可靠性且增强ESD/闩锁保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZD24C1MA提供1Mbit的串行EEPROM，支持I2C兼容接口，工作电压1.7V至5.5V，具有超低功耗和高可靠性。UDFN-8L-EP(2x3)
- 品牌名称
- Zetta(澜智)
- 商品型号
- ZD24C1MA-MAGMT
- 商品编号
- C52037962
- 商品封装
- UDFN-8L(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.033477克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 2.5mA | |
| 待机电流 | 3.5uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
ZD24C1MA 提供 1048576 位的串行电可擦除可编程只读存储器，组织为 131072 个 8 位字。该器件提供一个额外的页面，称为标识页。标识页可用于存储敏感的应用参数，这些参数随后可被永久锁定为只读模式。该器件针对许多工业和商业应用进行了优化，这些应用对低功耗和低电压操作至关重要。
商品特性
- 低电压工作：VCC = 1.7V 至 5.5V
- 兼容所有 I2C 双向数据传输协议
- 内存阵列：1024 Kb EEPROM，页面大小：256 字节，附加可写锁定页面
- 单电源电压与高速操作：400kHz@1.7V，1MHz@2.5V
- 随机与顺序读取模式
- 写入操作：字节写入时间 5 ms，页面写入时间 5 ms，允许部分页面写入
- 写保护引脚用于硬件数据保护
- 施密特触发器、滤波输入用于噪声抑制
- 高可靠性：耐久性 100 万次写入循环，数据保持 100 年
- 增强的 ESD/闩锁保护：人体模型 6000V
- 8 引脚 PDIP/SOP/TSSOP/UDFN/WLCSP 封装
