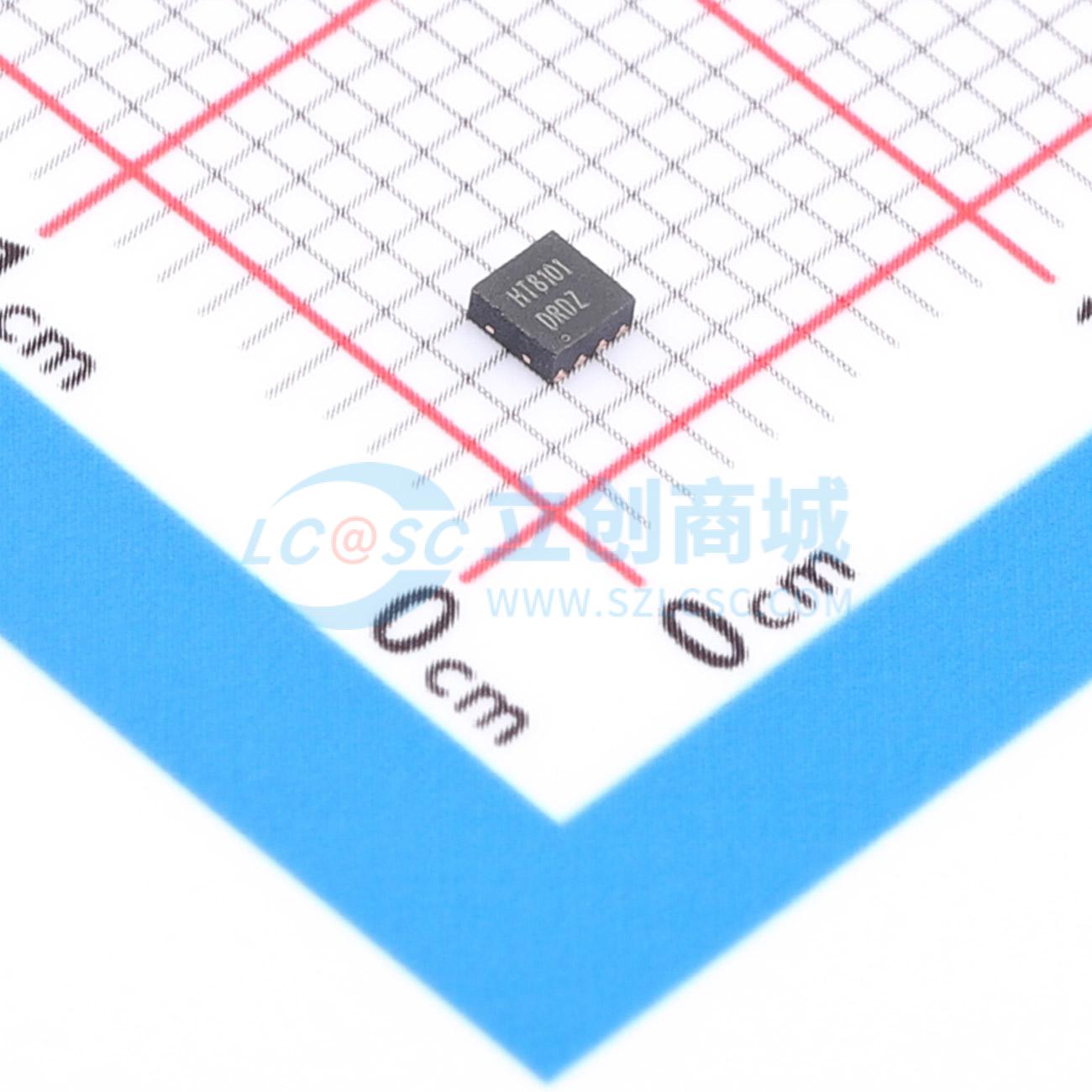

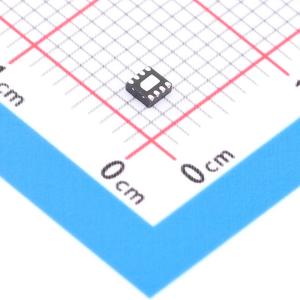

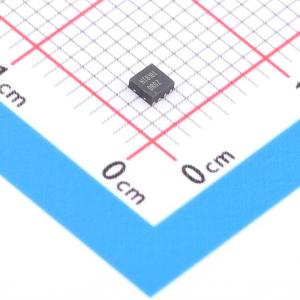

温馨提醒：图片仅供参考，商品以实物为准

HT8101DRDZ

基于90nm制程的单通道D类音频功率放大器，具备低噪声、高信噪比和过热保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3W，超低静态电流，低底噪声，D类单通道音频功率放大器
品牌名称: HTCSEMI(海天芯)
商品型号: HT8101DRDZ
商品编号: C52033347
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.041382克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	1.41Wx1@8Ω；1.8Wx1@8Ω
	总谐波失真+噪声(THD+N)	0.012%
	静态电流(Iq)	1.3mA
	信噪比	96dB

商品概述

HT8101D是一款基于90nm制程，具备3W超低静态电流、低底噪声的单通道D类音频功率放大器。该器件具有高信噪比，在5V电源供电下驱动8Ω扬声器可输出1.8W功率。其内部核心敏感电路采用差分对称设计和低噪声有源器件工艺，确保高信噪比输出。芯片内置过热保护功能，保障在各种应用环境中的可靠性与稳定性。其特点包括超低静态电流、低底噪声、高信噪比、超低EMI、低POP声和低THD+N。超小封装和精简的外围电路设计使其成为OWS耳机、智能眼镜、智能手表等可穿戴设备的理想选择。

商品特性

输出功率：1.8W（RL = 8Ω，VDD=5V，THD+N=10%）；1.41W（RL = 8Ω，VDD=5V，THD+N=1%）
2.8V～5.25V单电源供电
超低静态电流：1.3 mA @ VDD = 3.7 V
低关断电流：<0.1 μA
优异的上、下电pop-click噪声抑制
低底噪声：25 μV
全差分电路结构设计，抗干扰能力强
超低EMI
96dB高信噪比
效率高达92%
内置过热保护及短路保护功能
超小型无铅无卤封装

应用领域

OWS耳机、智能眼镜、智能手表等穿戴设备
多媒体播放器、录音笔
便携式音箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	电源纹波抑制比(PSRR)	-
	效率	92%
	输入通道数	-
	功能特性	使能/关断功能；自动静音/免噪音开关
	工作电压	2.8V~5.25V
	工作温度	-40℃~+85℃
