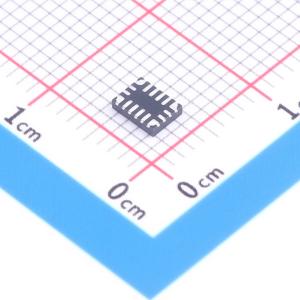

温馨提醒：图片仅供参考，商品以实物为准
MP4423CGLE-Z
MP4423CGLE-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4423CGLE-Z
- 商品编号
- C52032709
- 商品封装
- QFN-16(3x4)
- 包装方式
- 编带
- 商品毛重
- 12.95克(g)
商品参数
参数完善中
商品概述
MP4423C是一款内置功率MOSFET的高频同步整流降压开关模式转换器。它可提供非常紧凑的解决方案，在宽输入电源电压(VIN)范围内实现最高6A的连续输出电流(IOUT)，并具有出色的负载和线性调整率。MP4423C采用同步模式工作，可在整个IOUT负载范围内实现更高的效率。电流模式控制可提供快速瞬态响应并简化环路稳定。故障保护包括带打嗝模式的限流、输出过压保护(OVP)和热关断(TSD)。MP4423C仅需要少量易于采购的标准外部元件，采用QFN-16 (3mmx4mm)封装。
商品特性
- 4V至36V宽连续工作输入电压(VIN)范围
- 内置50mΩ/30mΩ低导通电阻(RDS(ON))功率MOSFET
- 最高支持6A输出电流(IOUT)
- 最高2.2MHz开关频率(fSW)
- 420kHz/2.2MHz开关频率可选，均带扩频(FSS)功能
- 从OUT引脚到VCC引脚的偏置电路可提升效率
- 可同步至200kHz至2.2MHz外部时钟
- 可配置强制脉冲宽度调制(PWM)模式或自动脉冲频率调制(PFM)/PWM模式
- 无源输出放电
- 输出过压保护(OVP)
- 带打嗝模式的过流保护(OCP)
- 热关断(TSD)
- 输出电压(VOUT)可从0.8V起调节
- 采用带可焊侧翼的QFN-16 (3mmx4mm)封装
应用领域
- DC/DC电源
- 无线充电
- USB供电(PD)
