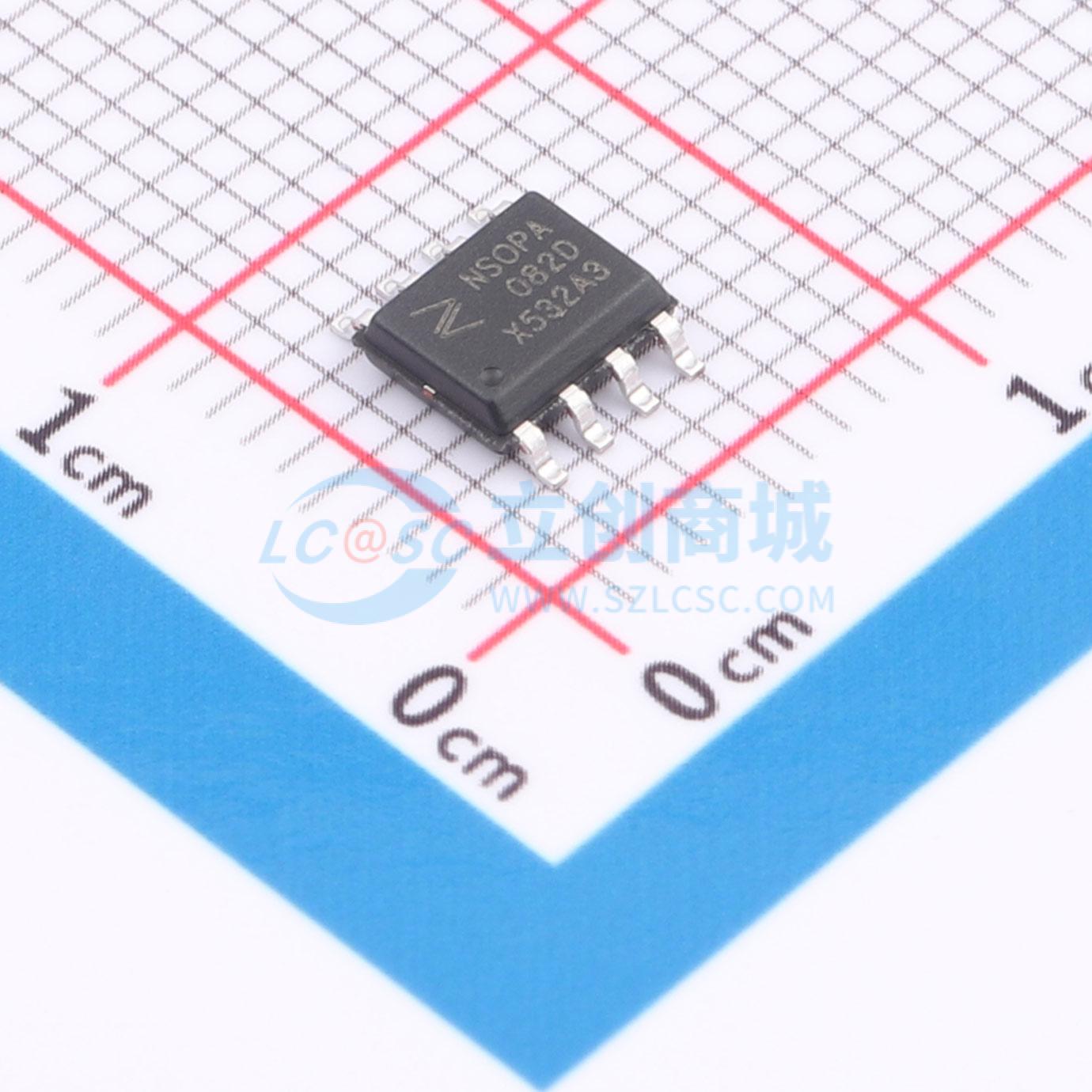

温馨提醒：图片仅供参考，商品以实物为准

NSOPA082-DSPR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: NOVOSENSE(纳芯微)
商品型号: NSOPA082-DSPR
商品编号: C52031263
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.190111克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	轨到轨	-
	增益带宽积(GBW)	6MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	30V/us
	输入偏置电流(Ib)	15pA
	输入失调电流(Ios)	5pA

	属性	参数值
	输入电压噪声密度(eN)	15nV/√Hz@10kHz
	共模抑制比(CMRR)	109dB
	静态电流(Iq)	1.46mA
	输出电流	32mA
	工作温度	-40℃~+125℃
	单电源电压	4.5V~36V
	双电源电压(Vee~Vcc)	-18V~-2.25V；2.25V~18V
	功能特性	ESD保护；EMI滤波/RF抑制

商品概述

NSOPA08x器件在TL08x器件基础上提供了业界领先的性能。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移电压（典型值0.5mV）、高转换速率（30V/μs）以及共模输入范围包含正电源电压。高ESD等级（2kV，HBM）、集成EMI和RF滤波器，以及在-40℃至125℃全温度范围内的稳定工作，使得NSOPA08x器件能够用于最严苛和要求最高的应用场景。

商品特性

高转换速率：典型值30V/μs
单位增益带宽：6 MHz
低偏移电压：典型值0.5mV
低偏移电压漂移：典型值1 μV/℃
高共模抑制比：109 dB
宽共模和差分电压范围
共模输入电压范围包含V+
低输入偏置电流和偏移电流
低噪声：在10kHz时，典型值eₙ = 15nV/√Hz
输出短路保护
低总谐波失真：典型值-105 dB
脉冲友好型/比较器输入
放大器可用作开环或比较器
宽电源电压范围：±2.25 V至±18 V，4.5 V至36 V
符合RoHS和REACH标准

应用领域

通用放大
电源控制与监测
有源滤波器
工业/过程控制
数据采集
