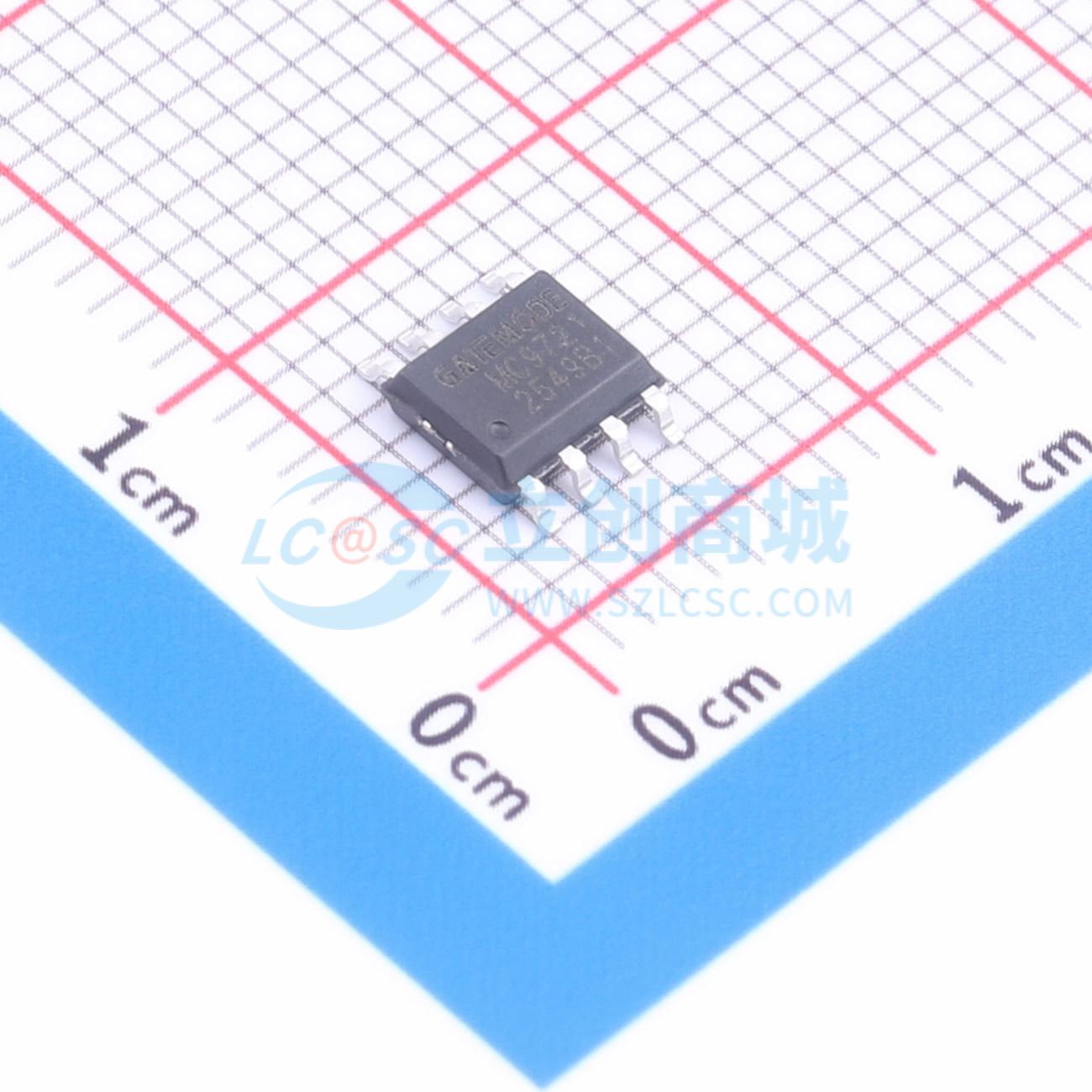

温馨提醒：图片仅供参考，商品以实物为准
MC9721
M-Bus总线从站收发器芯片，内置稳压源，支持无极性连接和半双工UART通信
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC9721是一款内置整流桥M-Bus收发器，应用中无需外置整流桥。该芯片符合EN1434-3标准，由主站通过总线供电，无需对芯片单独供电。芯片在接收时内置动态电平识别电路可根据总线长度调节，同时芯片还集成了5V和3.3V 的直流稳压源可对终端供电。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- MC9721
- 商品编号
- C52023754
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.665517克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | UART | |
| 数据速率 | 9.6Kbps | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | - | |
| 静态电流 | 300uA | |
| 功能特性 | - |
商品概述
MC9721是一款专为符合EN1434-3标准的M-Bus应用而设计的单片从站接口芯片。该接口电路能够适应从站与主站之间的电势差，总线连接无需区分极性。芯片可由主站通过总线供电，无需在从站端为其单独供电，从而避免对从站电池造成额外负载。在接收数据时，其内置的动态电平识别电路可根据总线长度进行自适应调节。发送端采用固定的20mA电流源。除了符合M-Bus标准的收发电路外，芯片内部还集成了一个5V和一个3.3V直流稳压源，以满足不同电源负载的应用需求。MC9721采用8引脚设计及小型化SOP8_EP封装，有助于节省PCB面积，仅需少量外围元器件即可实现高可靠性、高性能的M-Bus终端总线接口。
商品特性
- 提供3.3V逻辑电平接口
- 符合EN1434-3标准（从机）
- 支持无极性连接
- 集成5V与3.3V稳压源
- 内置复用电流源
- 总线高电平电压范围18V~45V
- 支持高达9600bps的半双工UART协议
- 采用SOP8_EP封装
应用领域
- M-Bus从站通信系统
- 水表、热表、气表通信系统
- 工业控制局域网络系统
- 各类通信设备
- 智能家庭控制网络
