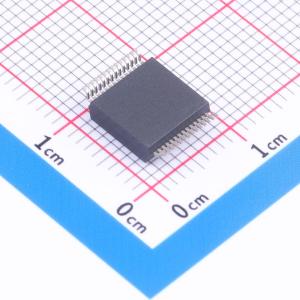

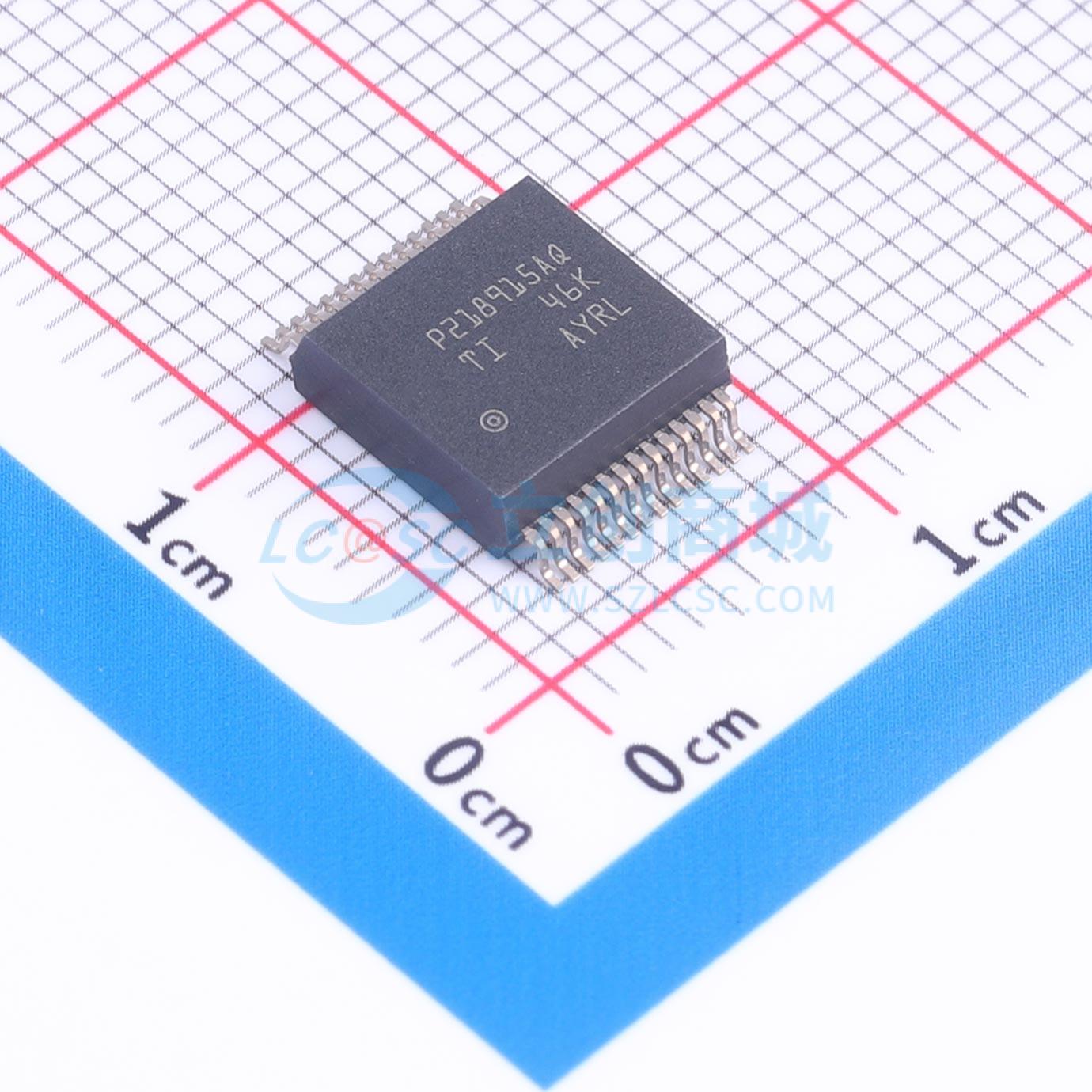

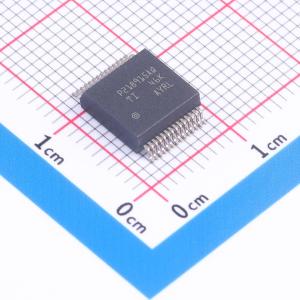

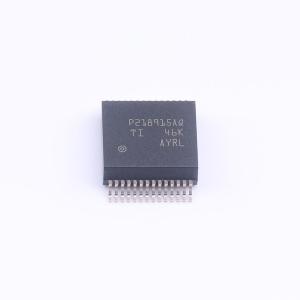

温馨提醒：图片仅供参考，商品以实物为准
PUCC218915AQDFPRQ1
隔离式单通道预驱动器，适用于SiC MOSFET和IGBT，具备先进保护功能和动态性能
- 品牌名称
- TI(德州仪器)
- 商品型号
- PUCC218915AQDFPRQ1
- 商品编号
- C51979145
- 商品封装
- SSOP-28
- 包装方式
- 编带
- 商品毛重
- 2.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 高边；低边 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | IGBT、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 2.8A | |
| 灌电流(IOL) | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 11ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 65ns | |
| 传播延迟 tpHL | 65ns | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 200kV/us | |
| 功能特性 | - |
商品概述
UCC218915-Q1是一款电流隔离单通道预驱动器，设计用于最高1500V直流工作电压的SiC MOSFET和IGBT，具有先进的保护功能、动态性能和鲁棒性。UCC218915-Q1具有双路2.8A输出，可直接驱动外部缓冲NMOS/PMOS对。输入侧与输出侧采用SiO2隔离技术，支持最高1.06kVRMS工作电压，10kVpk浪涌抗扰度，隔离屏障寿命超过40年，同时具有低器件间偏移，以及大于200V/ns共模噪声抗扰度(CMTI)。UCC218915-Q1包含先进的保护功能，例如快速过流和短路检测、故障后受控软关断、故障报告、有源米勒钳位、高压侧有源短路输入以及输入和输出侧电源欠压锁定，可优化SiC和IGBT的开关特性和鲁棒性。
商品特性
- 5kVRMS单通道隔离预驱动器
- AEC-Q100认证，适用于汽车应用，器件温度等级1，环境工作温度范围为-40℃ 至 +125℃
- 支持最高1500Vpk的SiC MOSFET和IGBT
- 36V最大输出驱动电压(VDD-VEE)
- 2.8A输出，可直接驱动外部缓冲PMOS/NMOS对
- 最小200V/ns共模噪声抗扰度(CMTI)
- 200ns响应时间的快速DESAT保护，阈值为9V
- 外部有源米勒钳位
- 专用软关断(SSD)引脚，具有1A灌流能力，关断电流可通过外部电阻控制
- 隔离侧设有ASC输入，可在系统故障时开启功率开关，ASC状态通过低压侧ASC_FB引脚上报
- 过流信息通过FLT引脚上报，可通过RST/EN引脚复位
- RST/EN引脚具备快速使能/禁能响应
- 12V VDD欠压锁定(UVLO)，RDY引脚具备电源良好指示功能
- 过温保护，RDY引脚具备电源良好指示功能
- 最大传播延迟100ns
- 28-DFP宽体封装，爬电距离和电气间隙大于8mm
- 工作结温范围为-40℃ 至 150℃
应用领域
- 电动汽车牵引逆变器
- 车载充电器和充电桩
- HEV/EV直流-直流转换器
