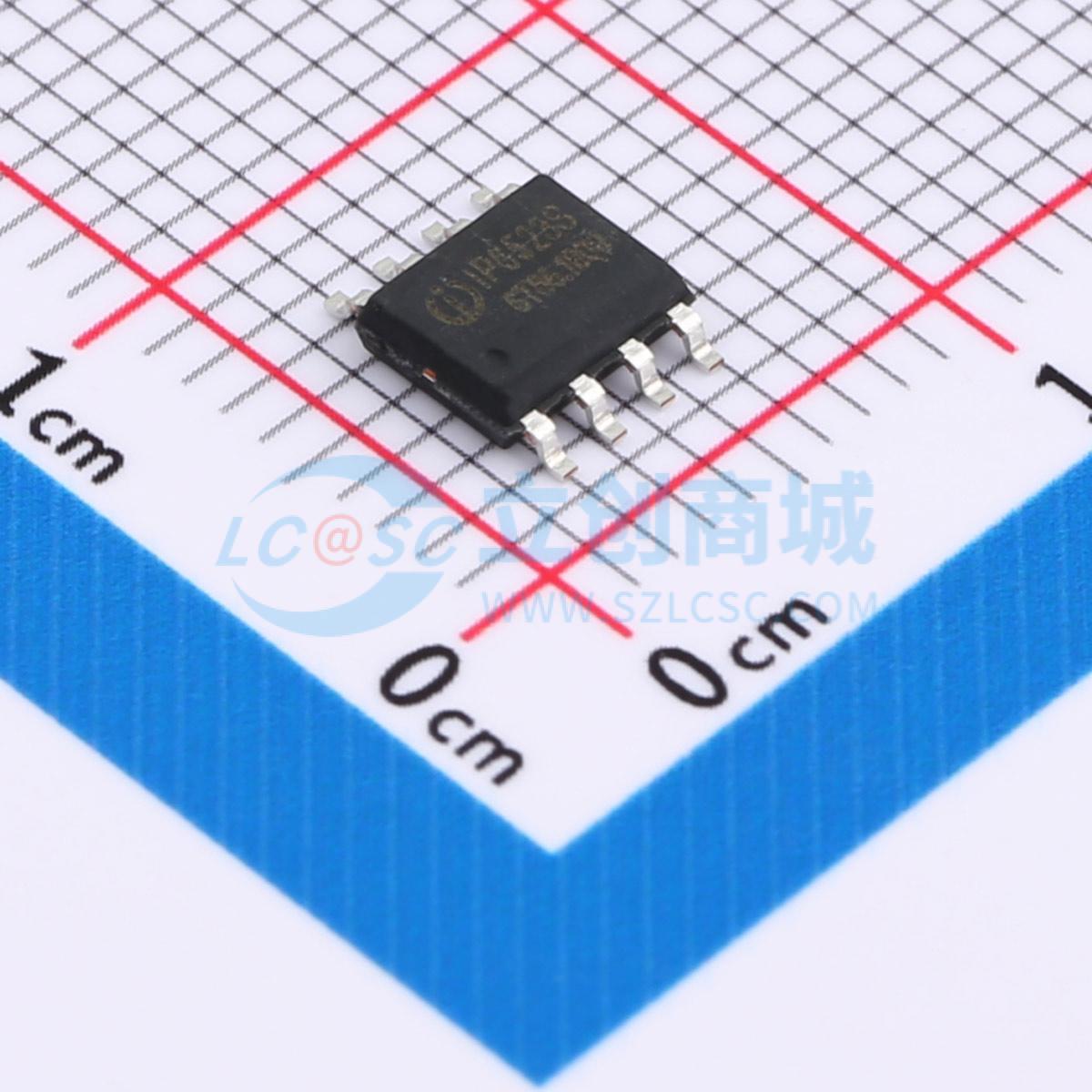

温馨提醒：图片仅供参考，商品以实物为准
IP6523S
支持DCP协议、输出电流3.4A的降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IP6523S是一款内置功率MOSFET的同步降压转换器。IP6523S支持DCP协议（BC1.2、苹果、三星），可为车载充电器、快充适配器和智能电源集线器应用提供完整解决方案。IP6523S具备恒压/恒流（CV/CC）特性
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6523S
- 商品编号
- C528463
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 8V~32V | |
| 最大充电电流 | 3.4A | |
| 放电截止电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 1.5mA |
商品概述
IP6523S是一款内置功率MOSFET的同步降压转换器。IP6523S支持DCP协议（BC1.2、苹果、三星），为车载充电器、快充适配器和智能电源集线器应用提供完整解决方案。 IP6523S具有恒压/恒流（CV/CC）特性。当负载电流低于电流限制时，工作在CV模式；否则，工作在CC模式，此时输出电压随负载电流的增加而降低。 IP6523S支持因线路损耗而进行的输出电压补偿。输出电压随负载电流的增加以100mV@1A的速率升高。 IP6523S集成了软启动功能，以防止启动时的浪涌电流。 IP6523S集成了多种安全保护功能，如输入过压/欠压、输出过压/欠压/过流和短路保护。 IP6523S采用ESOP8封装。
商品特性
- 内置功率MOSFET
- 宽输入电压范围：8V至32V
- 输出电压范围：5V
- 最大输出电流：3.4A
- 输入线路损耗补偿
- 输出电流限制保护
- 转换效率高达96%
- 软启动
- 输出电压线路损耗补偿：100mV@1A
- 支持DCP（BC1.2、苹果、三星）
- 输入过流保护、输出过流保护、输入过压/欠压保护、短路保护
- 过温保护
- DP/DM过压保护
- 输入耐压高达40V
- ESD 4KV
应用领域
- 车载充电器
- 快充适配器
- 智能电源集线器
